Thiết bị kiểm tra bảo vệ chống xâm nhập IPX3, Thiết bị kiểm tra vòi phun nước 121 lỗ

IPX3 Vòi phun cầm tay IPX4 Thiết bị kiểm tra IP IEC60529


Các thông số kỹ thuật:
1 Cấp nước Tốc độ dòng chảy của nước là 50 ～ 150kpa nước sạch không bao gồm.
2 Thông số vòi phun
đường kính ngoài: Ф102mM
đường kính hình cầu: SФ75,5mm
Có một lỗ ở giữa và Có 24 lỗ trong vòng tròn bên trong của các lỗ với góc bao gồm là 30 °.

Có 96 lỗ trong vòng tròn bên ngoài của các lỗ, trong đó góc bao gồm là 15 °.Tổng cộng 121 lỗ.
Đường kính lỗ: Ф0,5mm
Nó được làm bằng đồng thau.
3 Lưu lượng nước 10L / phút ± 5%, Đồng hồ đo lưu lượng có thể điều chỉnh 4 Phạm vi đồng hồ áp suất 0 ～ 0,4Mpa 5 Vách ngăn có thể tháo rời 6 Đồng hồ áp suất 0 ~ 0,25MPa

Phù hợp để:
IEC60529
IEC60598-1
IEC 60335-1
IEC60745-1
VDE0630
VDE0632
IEC60034
DIN40050
ISO20653
Kiểm tra IPX3 IPX4.

Thông tin sản phẩm:
Vòi phun được thiết kế và sản xuất theo điều khoản IPX3 và IPX4 của IEC60529.
Vòi phun là một giải pháp thay thế cho Máy kiểm tra ống dao động để thiết lập mức độ bảo vệ chống lại sự xâm nhập của nước.
Vòi phun được thiết kế để sử dụng trên các mẫu thử không vừa với đường kính của Ống thử nghiệm.
Các thử nghiệm IEC chính bao gồm bảo vệ IPX3 và IPX4 chống lại nước phun và nước bắn.
Trong trường hợp này, vòi phun cầm tay được sử dụng bằng tay.

Dụng cụ:

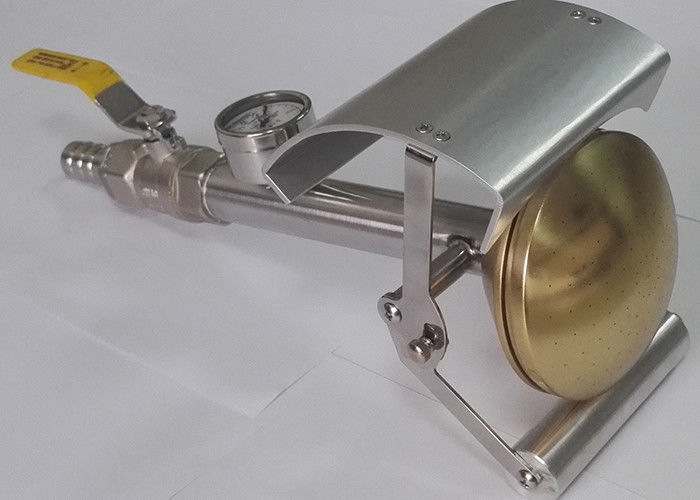

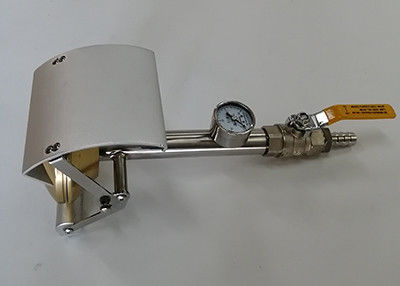

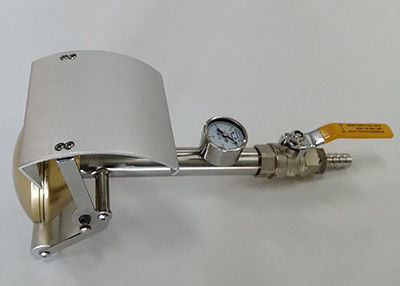

Vòi phun SC-IPX34-SN là thiết bị thử nghiệm cầm tay để xác minh khả năng bảo vệ chống lại tia nước phun và bắn tung tóe.
Áp lực nước có thể được điều chỉnh bằng cách sử dụng núm điều chỉnh lưu lượng trên thiết bị để đưa ra tốc độ dòng chảy cần thiết.
Áp suất có thể được nhìn thấy trên đồng hồ đo được định vị thuận tiện bởi vòi phun.
Kiểu phun của vòi phun được thực hiện theo các thông số kỹ thuật của IEC 60529.
Một tấm chắn có thể di chuyển được có thể được đặt xuống trên một phần của vòi phun đối với IPX3 hoặc di chuyển ra khỏi mô hình phun đối với IPX4

GHI CHÚ:
Sự khác biệt giữa IPX3 và IPX4 là vách ngăn phải được loại bỏ trong thử nghiệm IPX4.
Để rảnh tay, chúng tôi thiết kế giá đỡ cho vòi phun IPX3 IPX4.
Thời gian giao hàng: trong 2 ngày.
Nhà máy cung cấp, và giao hàng nhanh chóng.

Máy kiểm tra chống thấm nước SC-IPX theo tiêu chuẩn IEC60529: 1989 + A1: 1999 + A2: 2013 (Mức độ bảo vệ được cung cấp bởi vỏ máy (IP
Mã)>, IEC60598, IEC60335 và IEC 60034-5, GB / T-2423.2, GB4208, GB7000.1. SC-IPX bao gồm các cấp thử nghiệm sau: IPX1, IPX2,
IPX3, IPX4, IPX5, IPX6, IPX7 và IPX8 (Tham khảo trang 51 của IEC60529).Nó được sử dụng rộng rãi trong tổ chức kiểm tra xác thực cho
các sản phẩm như các sản phẩm điện và điện tử, đèn LED cũng như trong bộ phận kiểm soát chất lượng liên quan cho
phát hiện chống thấm nước của các lớp bảo vệ vỏ.

Toàn bộ hệ thống kiểm tra chống thấm nước SC-IPX bao gồm:

Hộp nhỏ giọt (SC-IPX12): Hộp nhỏ giọt dành cho thử nghiệm nhỏ giọt IPX1 và IPX2.Kích thước hộp nhỏ giọt là 800x800x75mm (LXWXH).Đường kính của lỗ nhỏ giọt
là 0,4mm.Khoảng cách giữa các lỗ nhỏ giọt là 20mm.Mẫu có thể trên 150kg.

Thiết bị thử nghiệm phun nước đường ống xoay (SC-IPX34): Nó dành cho thử nghiệm IPX3 và IPX4.Đường kính bán kính của ống xoay là 1 mét (Bất kỳ
kích thước khác cũng có sẵn).Đường kính trong của ống xoay là 15mm.Đường kính bàn xoay mẫu là 1000mm (Hoặc khác
kích thước theo đường kính của ống xoay, và chiều cao có thể điều chỉnh.Tốc độ quay là 1-5 vòng / phút được điều khiển bởi PLC
bảng điều khiển.

Thiết bị kiểm tra phản lực chống nước (SC-IPX56): Với kích thước thiết bị cấp nước là 1000x1000x600m, đường kính vòi là 6,3mm (IPX5)
và 12,5mm (IPX6).Tốc độ nước là 12,5 ± 0,626L / phút đối với IPX5 và 100 ± 5L / phút đối với IPX6.

Bể ngâm Thiết bị thử nghiệm chống thấm nước (SC-IPX7): Dùng cho thử nghiệm IPX7.Kích thước bồn nước là 1000x1000x1200mm (Kích thước khác có thể
thiết kế theo yêu cầu của bạn).Nó có thể kiểm tra các mẫu lên đến 120kg

Bể ngâm Thiết bị kiểm tra chống thấm nước (SC-IPX8): Nó dành cho thử nghiệm IPX8.Nó có thể mô phỏng độ sâu của nước từ 0-50m.Ngâm nước
đường kính bể là 600mm và chiều cao là 1200mm.Ứng suất nén là 10 atm hoặc thiết kế theo yêu cầu của khách hàng
yêu cầu.
