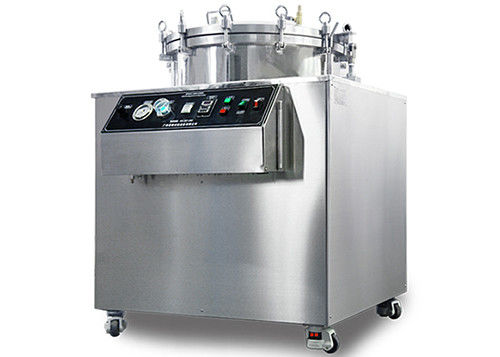

Thiết bị kiểm tra khả năng chống xâm nhập điện tử IPX8

Thiết bị thử nghiệm ngâm áp suất dương / âm IPX8 IEC60335

Chức năng:

Thiết bị kiểm tra độ nhúng IPX8 với áp suất dương và áp suất âm.

I) Áp suất dương

Bằng cách sử dụng khí nén, đẩy áp suất lên nước để mô phỏng môi trường thử nghiệm tương ứng.

2) Áp suất âm

Chênh lệch áp suất giữa bên trong và bên ngoài vỏ sản phẩm có được bằng cách bơm không khí lên trên mặt nước.

Và, sử dụng áp suất để kiểm tra.

Thông số:

Mục đích:

Dưới thiết bị có cấp bảo vệ vỏ (mã IP) chủ yếu dành cho các sản phẩm điện tử, điện chiếu sáng ngoài trời, tủ điện, thiết bị thông tin liên lạc, thiết bị lặn và các sản phẩm khác để mô phỏng môi trường nước nhằm kiểm tra tính năng bảo vệ của sản phẩm IP.

Kết quả thử nghiệm được sử dụng để xác định xem các yêu cầu có được đáp ứng hay không, để đưa ra thiết kế, phát triển, tối ưu hóa và kiểm tra xuất xưởng của sản phẩm.

Sự miêu tả:

Đánh giá vỏ bọc và bộ phận làm kín liệu có thể đảm bảo hoạt động tốt của thiết bị và linh kiện sau khi thử nước hoặc trong quá trình thử nghiệm hay không.

Xác nhận các tiêu chuẩn:

IEC 60529 IPX7 IPX8;

EN 60529 IPX7 IPX8;

IEC 60884-1;

IEC 60598-1;

IEC 60335-1, v.v.

Thiết bị thử nghiệm này được thiết kế và sản xuất theo điều khoản 14.2.8 của Iec 60529 2013.
Thử nghiệm đối với chữ số 8 đặc trưng thứ hai: ngâm liên tục tùy theo thỏa thuận.
Trừ khi có tiêu chuẩn sản phẩm liên quan, các điều kiện thử nghiệm phải tuân theo thỏa thuận giữa nhà sản xuất

và người sử dụng, nhưng chúng sẽ nghiêm trọng hơn những điều được quy định trong 14.2.7 và chúng phải tính đến tình trạng

rằng vỏ máy sẽ liên tục được ngâm trong thực tế sử dụng.

Máy kiểm tra chống thấm nước SC-IPX theo tiêu chuẩn IEC60529: 1989 + A1: 1999 + A2: 2013 (Mức độ bảo vệ được cung cấp bởi vỏ máy (IP
Mã)>, IEC60598, IEC60335 và IEC 60034-5.

SC-IPX bao gồm các cấp thử nghiệm sau: IPX1, IPX2, IPX3, IPX4, IPX5, IPX6, IPX7 và IPX8 (Tham khảo trang 51 của IEC60529).

Nó được sử dụng rộng rãi trong tổ chức kiểm tra xác thực cho các sản phẩm như sản phẩm điện và điện tử, đèn LED cũng như trong bộ phận kiểm tra chất lượng có liên quan để phát hiện chống thấm nước của các cấp bảo vệ vỏ bọc.

Toàn bộ hệ thống kiểm tra chống thấm nước SC-IPX bao gồm:
Hộp nhỏ giọt (SC-IPX12): Hộp nhỏ giọt dành cho thử nghiệm nhỏ giọt IPX1 và IPX2.Kích thước hộp nhỏ giọt là 800x800x75mm (LXWXH).Đường kính của lỗ nhỏ giọt
là 0,4mm.Khoảng cách giữa các lỗ nhỏ giọt là 20mm.Mẫu có thể trên 150kg.
Thiết bị thử nghiệm phun nước đường ống xoay (SC-IPX34): Nó dành cho thử nghiệm IPX3 và IPX4.Đường kính bán kính của ống xoay là 1met (Bất kỳ
kích thước khác cũng có sẵn).Đường kính trong của ống xoay là 15mm.Đường kính bàn xoay mẫu là 1000mm (Hoặc khác
kích thước theo đường kính của ống xoay, và chiều cao có thể điều chỉnh được.Tốc độ quay là 1-5 vòng / phút được điều khiển bởi PLC
bảng điều khiển.Thiết bị kiểm tra phản lực chống nước (SC-IPX56): Với kích thước thiết bị cấp nước là 1000x1000x600m, đường kính vòi là 6,3mm (IPX5)
và 12,5mm (IPX6).Tốc độ nước là 12,5 ± 0,626L / phút đối với IPX5 và 100 ± 5L / phút đối với IPX6.
Bể ngâm Thiết bị kiểm tra chống thấm nước (SC-IPX7): Dùng cho thử nghiệm IPX7.Kích thước bồn nước là 1000x1000x1200mm (Kích thước khác có thể
thiết kế theo yêu cầu của bạn).Nó có thể kiểm tra các mẫu lên đến 120kg

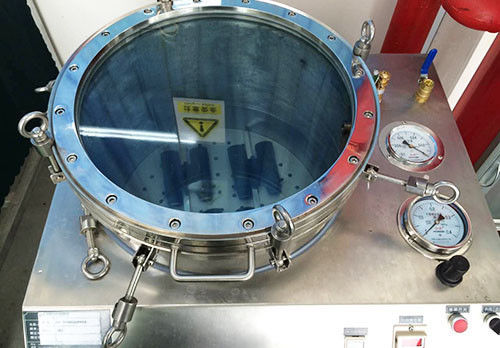

Bể ngâm Thiết bị kiểm tra chống thấm nước (SC-IPX8): Nó dành cho thử nghiệm IPX8.Nó có thể mô phỏng độ sâu của nước từ 0-50m.Ngâm nước
đường kính bể là 600mm và chiều cao là 1200mm.Ứng suất nén là 10 atm hoặc thiết kế theo yêu cầu của khách hàng
yêu cầu.
