Thông tin chi tiết sản phẩm:
Thanh toán:
|
| Sử dụng: | Máy kiểm tra tác động | Tên sản phẩm: | Máy kiểm tra va đập / Máy kiểm tra va đập rơi / máy kiểm tra rơi |
|---|---|---|---|
| Năng lượng tác động: | 2J, 5J, 10J, 20J, 50J | Chức năng: | Kiểm tra tác động |
| IK07: | 2J | IK08: | 5J |
| IK09: | 10J | IK10: | 20J |
| Điểm nổi bật: | Thiết bị kiểm tra va đập CNAS 50J,Thiết bị kiểm tra va đập CNAS 5J,Phần tử đánh CNAS IK |
||

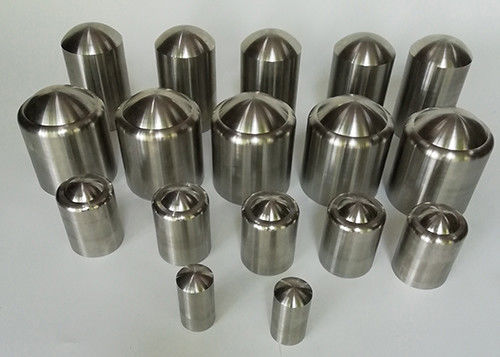

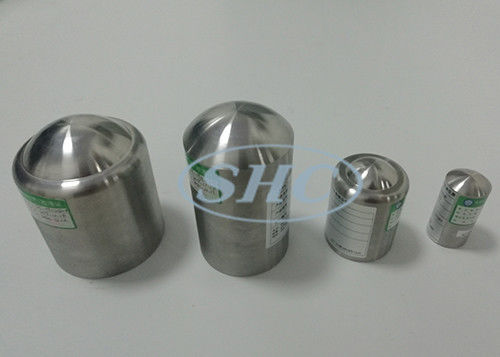

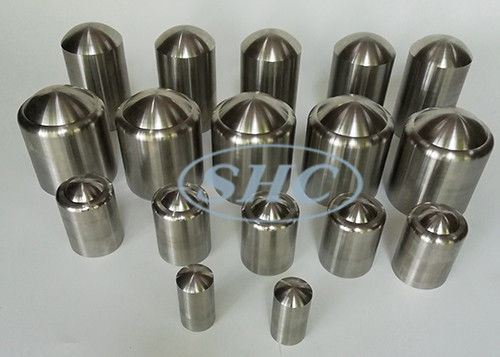

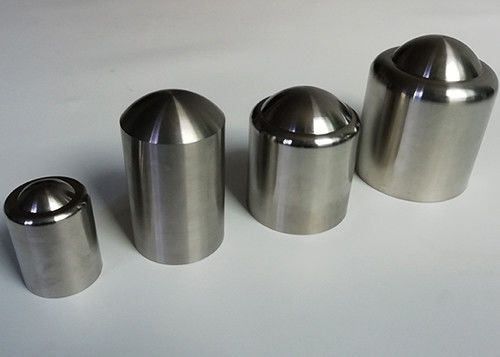

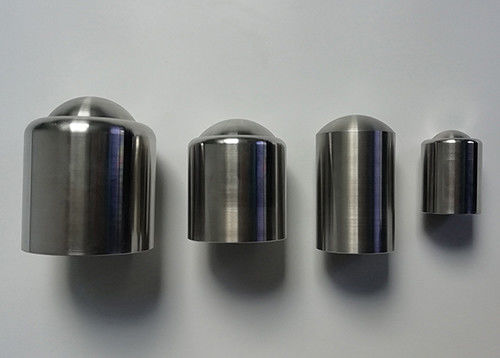

Các yếu tố nổi bật IK thiết bị thử nghiệm va đập thiết bị thử nghiệm rơi
Thông số
| Mô hình | SC-IK01 |
| Con lắc |
Chiều dài: 1000mm;đường kính ngoài: 9mm;độ dày thành ống thép: 0,5mm. Thành phần của khối lượng tương đương với phần tử va đập |
| Điểm tác động | Có thể điều chỉnh lên và xuống, hành trình 200-1200mm, chiều cao có thể được tùy chỉnh |
| Yếu tố tác động | Búa tác động 2, 5,10, 20J |
| Chiều cao thả | Hiển thị tỷ lệ |
| Chế độ phát hành | Cơ khí |
| Kích thước | 950 * 550 * 2700mm |
Đặc điểm phối hợp của các yếu tố nổi bật
| Năng lượng / J |
≤1 ± 10% |
2 ± 5% |
5 ± 5% |
10 ± 5% |
20 ± 5% |
50 ± 5% |
| Khối lượng tương đương ± 2% kg | 0,25 (0,2) | 0,5 | 1,7 | 5 | 5 | 10 |
| Vật chất | Polyamide 1) | Thép 2) | ||||
| R / mm | 10 | 25 | 25 | 50 | 50 | 50 |
| D / mm | 18,5 (20) | 35 | 60 | 80 | 100 | 125 |
| f / mm | 6,2 (10) | 7 | 10 | 20 | 20 | 25 |
| r / mm | - | - | 6 | - | 10 | 17 |
| l / mm | Để được điều chỉnh cho phù hợp với khối lượng tương đương, xem Phụ lục A. | |||||
|
1) 85≤HRR≤100, độ cứng Rockwell theo ISO2039-2. 2) Fe490-2, theo ISO1052;Độ cứng Rockwell theo ISO6508. |
||||||
| CHÚ THÍCH: Các giá trị thể hiện trong ngoặc cho khối lượng tương đương và đường kính của các phần tử nổi bật đối với giá trị năng lượng bằng hoặc nhỏ hơn 1 J là các giá trị trong thử nghiệm hiện tại Ef.Các giá trị hiện đang được kiểm tra Eg cũng được hiển thị cho hai tham số này.Vì mục đích phối hợp, các giá trị trong ngoặc sẽ bị xóa sau năm năm kể từ ngày xuất bản tiêu chuẩn này. | ||||||
Xác nhận
IEC60068-2-75 Thử nghiệm môi trường - Phần 2: Thử nghiệm - Thử nghiệm Eh: Thử nghiệm búa, IEC60068-2-63, IEC62262 Mức độ bảo vệ do vỏ bọc cung cấp cho thiết bị điện chống lại các tác động cơ học bên ngoài (mã IK), IEC60439-5 Điện áp thấp cụm thiết bị đóng cắt và điều khiển - Phần 5: Yêu cầu cụ thể đối với cụm thiết bị phân phối điện trong mạng công cộng
Đặc tính
Thiết bị sử dụng cấu trúc ô tô, có thể di chuyển sang trái và phải, tiến và lùi, điều chỉnh độ cao điểm va chạm trên và dưới, và góc va chạm có thể điều chỉnh 0-90 °.Thiết bị là một thiết bị tác động con lắc năng lượng thấp cho 2J trở lên.
Ứng dụng
Thiết bị này thích hợp để kiểm tra độ bền va đập cơ học đối với tủ điện và các tấm kim loại khác, vỏ của tủ đo đếm năng lượng điện không kim loại, tủ điện cáp trạm biến áp và hộp đấu nối cáp
Mẫu thử nghiệm
Vỏ tủ đo đếm năng lượng điện, tủ cáp trạm biến áp và hộp đấu nối cáp và các thiết bị tương tự
Bảng năng lượng va đập, khối lượng tương đương và độ cao rơi
| Năng lượng / J | 2 | 5 | 10 | 20 | 50 |
| Khối lượng tương đương / kg | 0,5 | 1,7 | 5 | 5 | 10 |
| Chiều cao thả ± 1% mm | 400 | 300 | 200 | 400 | 500 |
|
Ghi chú: 1. Xem lưu ý trong IEC 60068-2-75 3.2.2 1. Trong phần này, năng lượng (J) được tính bằng gia tốc tiêu chuẩn do trọng lực của trái đất (g), làm tròn đến số nguyên gần nhất, đó là 10m / s². |
|||||
