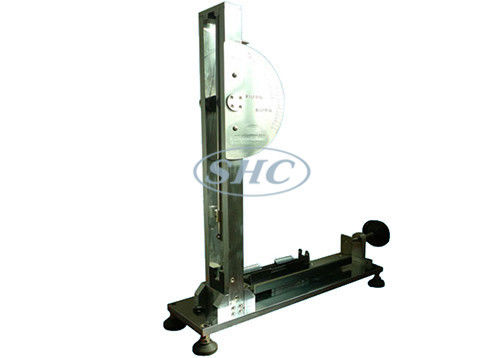

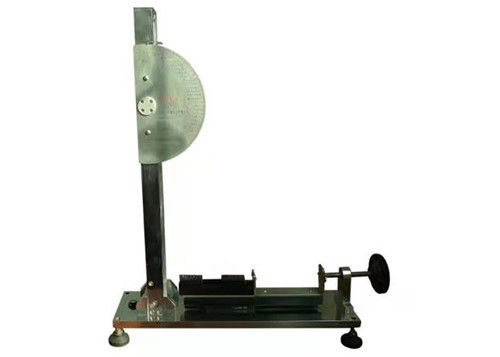

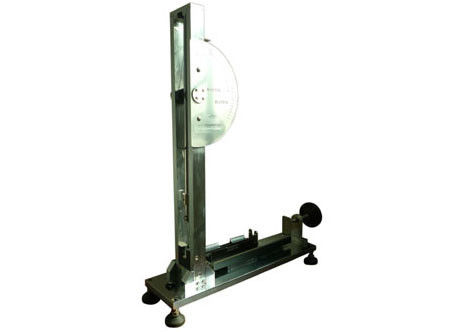

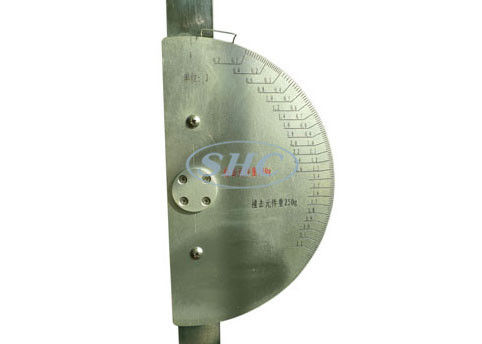

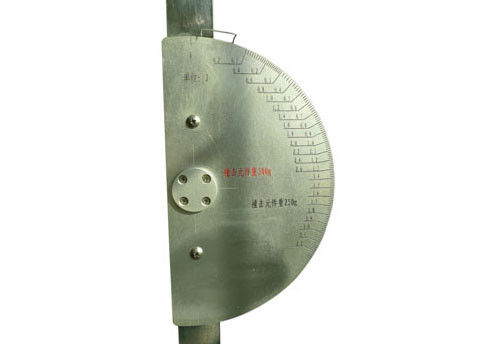

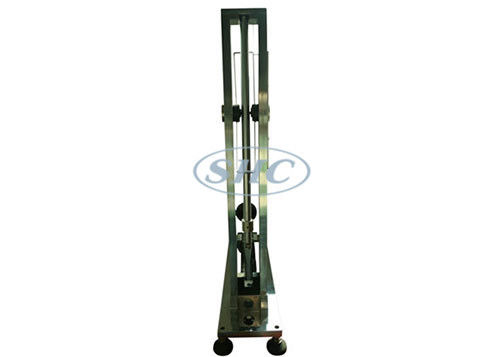

Thiết bị kiểm tra va đập 2J, Thiết bị kiểm tra hiệu chuẩn búa lò xo

Máy kiểm tra tác động thiết bị hiệu chuẩn cho Spring Hammer

Các thông số kỹ thuật:

Xác nhận:

IEC60068-2-75

Thông tin chi tiết sản phẩm:
Như các yêu cầu nêu trong IEC60068-2-75, thiết bị hiệu chuẩn này được sử dụng để kiểm tra năng lượng va đập của búa lò xo.

Đây là thiết bị đặc biệt cho phòng thí nghiệm.

Bởi vì rất khó để đo trực tiếp năng lượng cung cấp của búa lò xo đã hiệu chuẩn, nguyên tắc hiệu chuẩn của thiết bị này là so sánh năng lượng được tính bằng khối lượng của con lắc và độ cao thả.

Khả năng phân giải cao nhất của thiết bị này là 0,01J.Cơ cấu nhả được cải tiến trong thiết kế, có thể giảm thiểu tối đa độ rung ảnh hưởng đến quá trình thử nghiệm khi cho thuê búa lò xo, thanh lắc và ổ đỡ hàng không vũ trụ được làm bằng thép chất lượng tốt nhập khẩu, nhằm nâng cao độ chính xác và ổn định của thiết bị .

Khả năng phân giải cao nhất của thiết bị này là 0,01J.Cơ cấu nhả được cải tiến trong thiết kế, có thể giảm thiểu tối đa độ rung ảnh hưởng đến quá trình thử nghiệm khi cho thuê búa lò xo, thanh lắc và ổ đỡ hàng không vũ trụ được làm bằng thép chất lượng tốt nhập khẩu, nhằm nâng cao độ chính xác và ổn định của thiết bị .

Quy trình hiệu chuẩn búa lò xo:

B.1 Nguyên tắc hiệu chuẩn

Nguyên tắc của quy trình hiệu chuẩn này là so sánh năng lượng do búa lò xo cung cấp, khó đo trực tiếp, với năng lượng của một con lắc, được tính từ khối lượng và độ cao rơi của nó.

B.2 Cấu tạo của thiết bị hiệu chuẩn

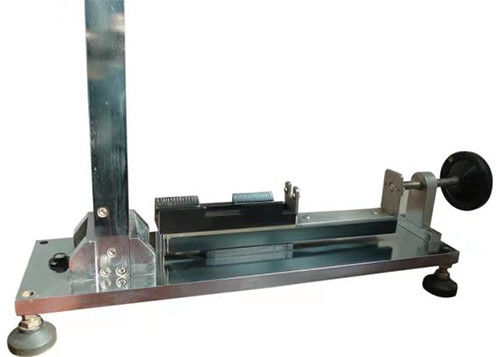

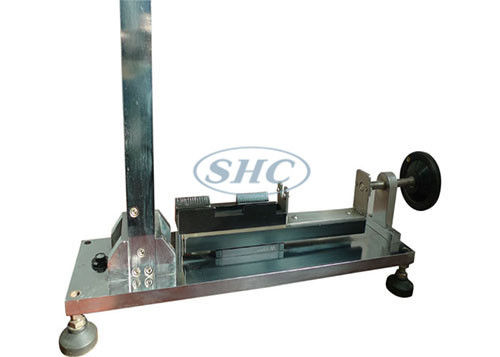

Thiết bị hiệu chuẩn đã lắp ráp được thể hiện trong Hình B.1.Ngoài khung, các bộ phận chính là một ổ trục “a”, một con trỏ kéo “b”, một con lắc “c”, một đế thả “d” và một cơ cấu nhả “e”.

Bộ phận chính của thiết bị hiệu chuẩn là con lắc “c” được thể hiện trên hình B.2.Đầu dưới của con lắc này được cố định một lò xo thép có các chi tiết như hình B.3.Lò xo làm bằng thép lò xo, không cần xử lý đặc biệt và được cố định cứng vào con lắc “c”.

Hình B.4 cho thấy một số bộ phận trên quy mô lớn

Cần lưu ý rằng lò xo này được thiết kế để hiệu chỉnh búa lò xo có các đặc tính như xác định trong bảng 1 cho các giá trị năng lượng bằng hoặc nhỏ hơn 1 J. Để hiệu chỉnh búa lò xo có đặc tính như xác định cho 2 J, lò xo của con lắc của thiết bị hiệu chuẩn cần phải có thiết kế khác.

Để có được các đặc tính ma sát thích hợp của con trỏ, một mảnh vải dệt dày được đặt giữa các bề mặt kim loại của ổ trục, các dây đàn piano được uốn theo cách mà một lực nhỏ tác dụng vào vải.

Do thiết bị nhả được tháo ra trong quá trình hiệu chuẩn thiết bị hiệu chuẩn, nên thiết bị nhả được cố định vào đế nhả bằng vít.

B.3 Phương pháp hiệu chuẩn thiết bị hiệu chuẩn

Việc hiệu chuẩn thiết bị hiệu chuẩn được thực hiện bằng cách sử dụng phần tử nổi bật hiệu chuẩn “g” được lấy từ búa lò xo, như thể hiện trong Hình B.5.Trước khi hiệu chuẩn, thiết bị nhả được tháo ra khỏi thiết bị hiệu chuẩn.

Phần tử nổi hiệu chuẩn được treo bằng bốn sợi lanh “h” từ các điểm treo nằm trong một mặt phẳng nằm ngang, cách điểm tiếp xúc giữa con lắc và phần tử vạch hiệu chuẩn 2000 mm khi nó ở vị trí nghỉ.Phần tử cân bằng hiệu chuẩn được phép dao động đối với con lắc và điểm tiếp xúc trong điều kiện động, điểm “k”, không được thấp hơn điểm tiếp xúc ở vị trí nghỉ không quá 1 mm.Các điểm treo sau đó được nâng lên trên một khoảng cách bằng hiệu số giữa cả hai điểm tiếp xúc.
