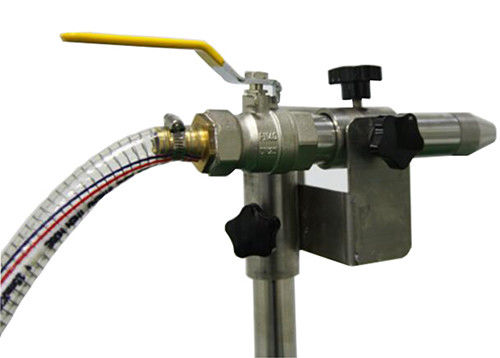

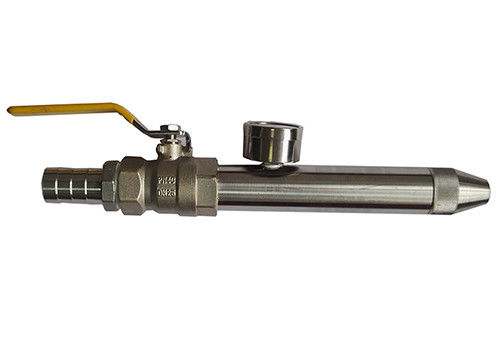

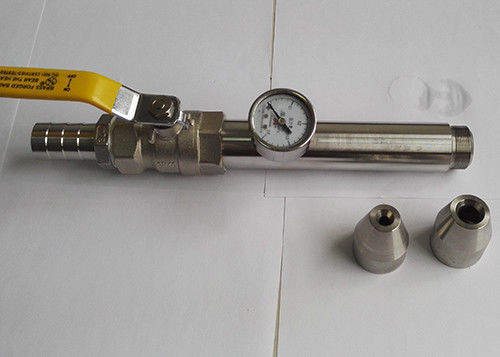

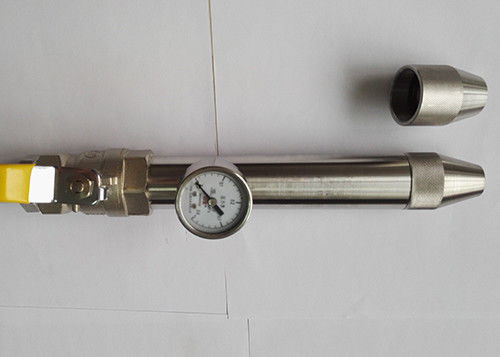

Đầu phun tia nước cầm tay Thiết bị kiểm tra IP IPX6

IEC60529 IPX5 IPX6 Đầu phun tia nước cầm tay Thiết bị kiểm tra IP

Thông tin sản phẩm:

Vòi phun tia được thiết kế và sản xuất theo điều khoản IPX5 và IPX6 của IEC60529.

Nó được sử dụng để thử nghiệm chống thấm nước của thiết bị điện.

Thử nghiệm cho chữ số 5 đặc biệt thứ hai với vòi phun 6,3 mm
Thử nghiệm được thực hiện bằng cách phun dòng nước từ vòi phun thử nghiệm tiêu chuẩn lên tất cả các hướng có thể thực hiện được bằng cách phun vỏ bọc trong hình 6.
Các điều kiện cần tuân thủ như sau:
Đường kính trong của vòi: 6,3 mm;
Tỷ lệ phân phối: 12,5 L / phút ± 5%;
Áp lực nước: được điều chỉnh để đạt được tỷ lệ phân phối quy định;
Lõi của dòng chính: hình tròn có đường kính khoảng 40 mm ở khoảng cách 2,5 m từ vòi phun;
Thời gian thử nghiệm trên một mét vuông diện tích bề mặt bao che có khả năng bị phun: 1 phút;
Thời lượng thử nghiệm tối thiểu: 3 phút;
Khoảng cách từ vòi phun đến bề mặt bao vây: từ 2,5 m đến 3 m.

Thử nghiệm cho chữ số đặc trưng thứ hai 6 với vòi phun 12,5 mm
Thử nghiệm được thực hiện bằng cách phun dòng nước từ vòi phun thử nghiệm tiêu chuẩn lên tất cả các hướng có thể thực hiện được bằng cách phun vỏ bọc trong hình 6.
Các điều kiện cần tuân thủ như sau:
Đường kính trong của vòi: 12,5 mm;
Tốc độ phân phối: 100 I / phút ± 5%;
Áp lực nước: được điều chỉnh để đạt được tốc độ phân phối quy định ；
Lõi của dòng đáng kể: hình tròn có đường kính khoảng 120 mm ở khoảng cách 2,5 m từ vòi phun;
Thời gian thử nghiệm trên một mét vuông diện tích bề mặt bao che có khả năng được phun: 1 phút;
Thời lượng thử nghiệm tối thiểu: 3 phút;
Khoảng cách từ vòi phun đến bề mặt bao vây: từ 2,5 m đến 3 m.

Các thông số kỹ thuật:

Phù hợp để:
IEC60529
IEC60598-1
IEC 60335-1
IEC60745-1
VDE0630
VDE0632
IEC60034
DIN40050
ISO20653

Mã IP của IPX5 và IPX6

Máy kiểm tra chống thấm nước SC-IPX theo tiêu chuẩn IEC60529: 1989 + A1: 1999 + A2: 2013 (Mức độ bảo vệ được cung cấp bởi vỏ máy (IP
Mã)>, IEC60598, IEC60335 và IEC 60034-5, GB / T-2423.2, GB4208, GB7000.1. SC-IPX bao gồm các cấp thử nghiệm sau: IPX1, IPX2, IPX3, IPX4, IPX5, IPX6, IPX7 và IPX8 (Tham khảo trang 51 của IEC60529).Nó được sử dụng rộng rãi trong tổ chức kiểm tra xác thực cho
các sản phẩm như sản phẩm điện và điện tử, đèn LED cũng như trong bộ phận kiểm soát chất lượng liên quan cho
phát hiện chống thấm nước của các lớp bảo vệ vỏ.

Toàn bộ hệ thống kiểm tra chống thấm nước SC-IPX bao gồm:

Hộp nhỏ giọt (SC-IPX12): Hộp nhỏ giọt dành cho thử nghiệm nhỏ giọt IPX1 và IPX2.Kích thước hộp nhỏ giọt là 800x800x75mm (LXWXH).Đường kính của lỗ nhỏ giọt
là 0,4mm.Khoảng cách giữa các lỗ nhỏ giọt là 20mm.Mẫu có thể trên 150kg.

Thiết bị thử nghiệm phun nước đường ống xoay (SC-IPX34): Nó dành cho thử nghiệm IPX3 và IPX4.Đường kính bán kính của ống xoay là 1met (Bất kỳ
kích thước khác cũng có sẵn).Đường kính trong của ống xoay là 15mm.Đường kính bàn xoay mẫu là 1000mm (Hoặc khác
kích thước theo đường kính của ống xoay, và chiều cao có thể điều chỉnh được.Tốc độ quay là 1-5 vòng / phút được điều khiển bởi PLC
bảng điều khiển.

Thiết bị kiểm tra phản lực chống nước (SC-IPX56): Với kích thước thiết bị cấp nước là 1000x1000x600m, đường kính vòi là 6,3mm (IPX5)
và 12,5mm (IPX6).Tốc độ nước là 12,5 ± 0,626L / phút đối với IPX5 và 100 ± 5L / phút đối với IPX6.

Bể ngâm Thiết bị kiểm tra chống thấm nước (SC-IPX7): Dùng cho thử nghiệm IPX7.Kích thước bồn nước là 1000x1000x1200mm (Kích thước khác có thể
thiết kế theo yêu cầu của bạn).Nó có thể kiểm tra các mẫu lên đến 120kg

Bể ngâm Thiết bị kiểm tra chống thấm nước (SC-IPX8): Nó dành cho thử nghiệm IPX8.Nó có thể mô phỏng độ sâu của nước từ 0-50m.Ngâm nước
đường kính bể là 600mm và chiều cao là 1200mm.Ứng suất nén là 10 atm hoặc thiết kế theo yêu cầu của khách hàng
yêu cầu.

Những bức ảnh:
