Thông tin chi tiết sản phẩm:
Thanh toán:
|
| Mẫu thử nghiệm: | Bộ phận dẫn điện | Tiêu chuẩn: | IEC60884-1, IEC60598 và IEC60335 |
|---|---|---|---|
| Tên: | Thẻ kiểm tra khoảng cách Creepage | Vật chất: | Thép không gỉ |
| Thông số kích thước: | 27 Đồng hồ đo khoảng cách Creepage | Kiểu: | Loại cầm đồ |
| Sự bảo đảm: | 12 tháng | Mô hình: | CK-1, CK-2, CK-3, CK-4, CK-5 |
| Điểm nổi bật: | Thẻ kiểm tra khoảng cách đường leo IEC60884-1,Thẻ kiểm tra khoảng cách đường leo IEC60598,Thẻ kiểm tra khoảng cách đường leo IEC60335 |
||
Thẻ kiểm tra khoảng cách đường rò Đường dẫn ngắn nhất của hai bộ phận dẫn điện
Các thông số kỹ thuật:
| Mẫu số | Đặc điểm kích thước |
| CK-1 | 1 / 1,5 / 2 / 2,5 / 3/4/6/8 Tổng số 8 đồng hồ đo khoảng cách creepage |
| CK-2 | 1 / 1.5 / 2 / 2.5 / 3 / 3.5 / 4 / 4.5 / 5 / 5.5 / 6 / 6.5 / 7 / 7.5 / 8 Tổng cộng 15 máy đo khoảng cách creepage |
| CK-3 | 1 / 1,2 / 1,4 / 1,5 / 2 / 2,4 / 2,5 / 2,8 / 3 / 3,2 / 3,3 / 4 / 4,5 / 5 / 5,5 / 6 / 6,3 / 6,4 / 6,5 / 7/8 Tổng số 21 đồng hồ đo khoảng cách đường mòn |
| CK-4 | 1 / 1.2 / 1.4 / 1.5 / 1.6 / 2 / 2.4 / 2.5 / 2.8 / 3 / 3.2 / 3.3 / 3.5 / 4 / 4.5 / 5 / 5.5 / 6 / 6.3 / 6.4 / 6.5 / 7/8 Tổng số 23 đồng hồ đo khoảng cách leo |
| CK-5 | 1 / 1.1 / 1.2 / 1.3 / 1.4 / 1.5 / 1.6 / 1.7 / 1.8 / 1.9 / 2 / 2.5 / 2.8 / 3 / 3.2 / 3.3 / 4 / 4.5 / 5 / 5.5 / 6 / 6.3 / 6.5 / 7/8 / 9/10 Tổng số 27 máy đo khoảng cách creepage |

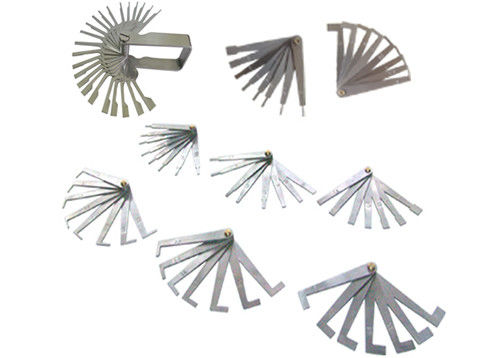

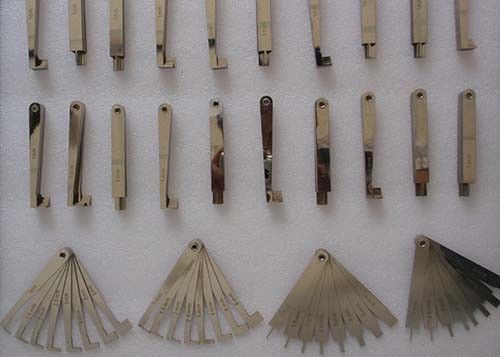

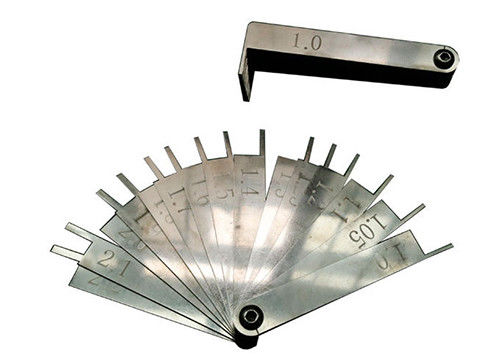

Chúng tôi có năm loại Thẻ kiểm tra độ xa đường cong, CK1 / CK2 / CK3 / CK4 / CK5.
Các đồng hồ đo thử nghiệm này phù hợp với IEC60884-1, IEC60598 và IEC60335, v.v.
Chúng được sử dụng để xác định đường đi ngắn nhất giữa hai bộ phận dẫn điện hoặc giữa bộ phận dẫn điện và bề mặt bao bọc của thiết bị, được đo dọc theo bề mặt cách điện, với các thông số kỹ thuật được thực hiện theo yêu cầu.
Các loại:
Đồng hồ đo khoảng cách Creepage Loại CK1
Với 8 máy đo khoảng cách creepage:
1,0-1,5-2,0-2,5-3,0-4,0-6,0-8,0mm.
Đồng hồ đo khoảng cách Creepage Loại CK2
Với 15 máy đo khoảng cách creepage:
1,0 đến 8,0mm trong các bước 0,5mm.
Đồng hồ đo khoảng cách Creepage Loại CK3
Với 21 máy đo khoảng cách creepage:
1,0-1,2-1,4-1,5-2,0-2,4-2,5-2,8-3,0-3,2-3,3-4,0-4, 5-5,0-5,5-6,0-6,3-6,4-6,5-7,0-8,0mm
Đồng hồ đo khoảng cách Creepage Loại CK4
Với 23 máy đo khoảng cách creepage:
1,0-1,2-1,4-1,5-1,6-2,0-2,4-2,5-2,8-3,0-3,2-3,3-3, 5-4,0-4,5-5,0-5,5-6,0-6,3-6,4-6,5-7,0-8,0mm

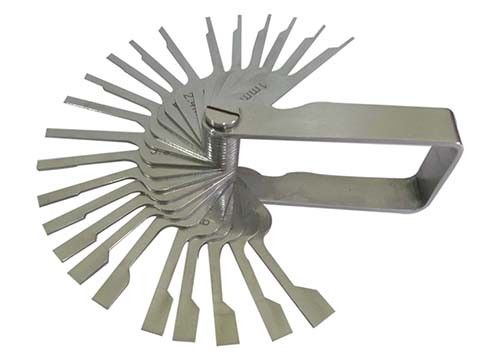

Đồng hồ đo khoảng cách Creepage Loại CK5
Với 27 máy đo khoảng cách creepage:
1,0-1,1-1,2-1,3-1,4-1,5-1,6-1,7-1,8-1,9-2,0-2,5-2, 8-3,0-3,2-3,3-4,0-4,5-5,0-5,5-6,0-6,3-6,5-7,0-8,0-9, 0-10,0mm
Tiêu chuẩn:
IEC 60884-1 'Phích cắm và ổ cắm cho mục đích gia dụng và các mục đích tương tự - Phần 1: Yêu cầu chung' điều 27.1.
Khoảng cách đường rò, khe hở và khoảng cách xuyên qua hợp chất làm kín không được nhỏ hơn các giá trị nêu trong bảng 23.
Mẫu thử nghiệm:
Bộ phận dẫn điện.
Đặc tính:
Thép không gỉ, loại cầm đồ, để xác minh khoảng cách rò rỉ giữa các thành phần dẫn điện
Ứng dụng:
Nó được sử dụng để xác định đường đi ngắn nhất giữa hai bộ phận dẫn điện, hoặc giữa bộ phận dẫn điện và bề mặt bao bọc của thiết bị, được đo dọc theo bề mặt cách điện, với các thông số kỹ thuật được thực hiện theo yêu cầu.
Để ý
1. Vui lòng không làm hỏng hình dạng thiết bị (chẳng hạn như trầy xước, uốn cong, v.v.).
2. Chống bụi và môi trường ẩm, để tránh quá trình oxy hóa ảnh hưởng đến độ chính xác của kích thước.
