Điều 4.14.3 IEC 60598 Điều khoản 4.14.3 Đèn thử dẫn động cơ servo

Thay đổi hình thức của đèn lồng Thiết bị kiểm tra ánh sáng Thiết bị điều chỉnh IEC60598

Thông tin:

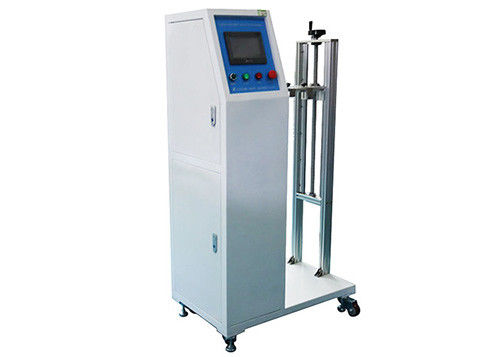

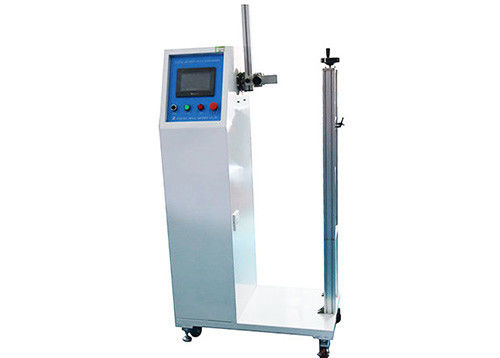

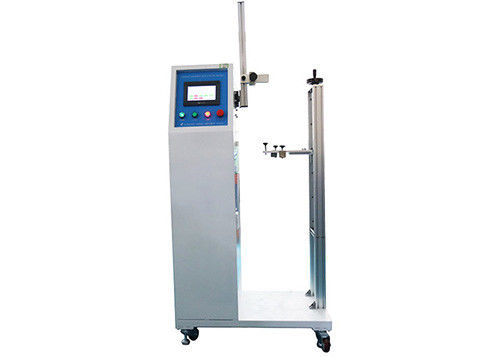

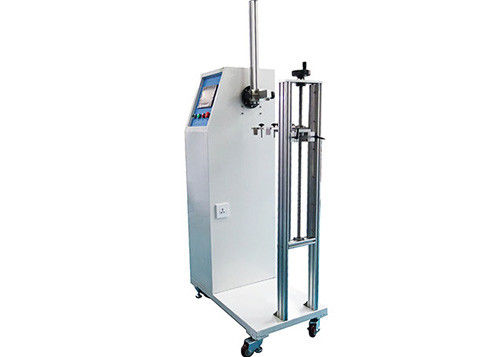

Thiết bị thử nghiệm được thiết kế và sản xuất theo 4.14.3 của IEC 60598-1, chủ yếu được sử dụng cho thử nghiệm xoắn của thiết bị điều chỉnh bóng đèn và thử nghiệm uốn cong của đèn bàn có độ nghiêng và vị trí có thể điều chỉnh, đèn sàn và đèn chuyên nghiệp sử dụng (chẳng hạn như đèn vẽ đồ thị).

Thiết bị thử nghiệm được sử dụng công nghệ điều khiển kỹ thuật số và cơ chế truyền động.

Có thể thiết lập các góc đảo ngược và uốn cong, hành trình kéo dài, góc quay, tốc độ thử nghiệm và chu kỳ thử nghiệm.

Khi hoàn thành kiểm tra, kiểm tra chức năng cảnh báo lỗi.Dễ dàng sử dụng và vận hành.

Thông số:

Các thông số kỹ thuật:

1. Tốc độ kiểm tra có thể được thiết lập, đặt dao động từ 0,1 đến 10 lần / phút.

2. Có thể thiết lập góc uốn, phạm vi xoay của đường thẳng đứng ở hai bên 0-180 °.

3. Chiều cao tâm xoay: 1200mm.

4. Bán kính chuyển động cực đại của con lắc: R500mm.

5. Hành trình kéo dài tối đa: 0-650mm.

6. Góc quay hành động: 0-360 °.

7. Các chu kỳ kiểm tra có thể được thiết lập, số chu kỳ nằm trong khoảng 1-999999.

8. Các thiết bị cố định có thể đáp ứng nhiều loại mẫu trong phạm vi tiêu chuẩn của nhu cầu thử nghiệm.

9. Động cơ truyền động: Động cơ servo.

10. Bộ điều khiển: Mitsubishi PLC.

11. HMI: giao diện màn hình cảm ứng.

12. Giao diện toàn tiếng Anh có hướng dẫn, dễ vận hành.

13. Tải: có thiết bị đầu cuối, kết nối bên ngoài với tải (Tải là tùy chọn, chi phí bổ sung).

Mô tả tiêu chuẩn:

4.14.3 Các yêu cầu đối với thiết bị điều chỉnh được đưa ra dưới đây.

a) Các thiết bị điều chỉnh và phương tiện điều chỉnh, ví dụ khớp nối, thiết bị nâng, giá đỡ điều chỉnh hoặc ống kính thiên văn, phải được kết cấu sao cho dây hoặc cáp không bị ép, kẹp, hư hỏng hoặc xoắn theo trục dọc quá 360 ° trong quá trình vận hành .

LƯU Ý: Nếu đèn điện có nhiều hơn một mối nối thì giới hạn 360 ° áp dụng cho mỗi mối nối nếu chúng không quá gần nhau.Mỗi trường hợp cần phải được xét xử dựa trên giá trị của chính nó.

Kiểm tra sự phù hợp bằng thử nghiệm sau:

Thiết bị điều chỉnh, được trang bị cáp hoặc dây thích hợp phải làm việc theo Bảng 4.5.Một chu kỳ hoạt động là một chuyển động từ một cực của phạm vi này đến cực kia và trở lại vị trí bắt đầu.Tốc độ chuyển động không được làm cho thiết bị nóng lên đáng kể và không được vượt quá 600 chu kỳ mỗi giờ.

Đối với hệ thống tiếp điểm cơ điện, thử nghiệm này được tiến hành đồng thời với thử nghiệm kết nối điện của 4.11.6.

Kiểm tra sự phù hợp bằng cách xem xét.

Sau thử nghiệm, không được đứt quá 50% số sợi trong ruột dẫn cũng như không được có bất kỳ hư hỏng nghiêm trọng nào đối với cách điện của dây mềm, nếu có.Dây hoặc cáp

phải chịu và phải thỏa mãn các thử nghiệm điện trở cách điện và điện áp cao quy định trong Mục 10.

Các khớp nối bi và các loại tương tự, nơi có thể điều chỉnh phương tiện kẹp, được thử nghiệm với các khớp chỉ được kẹp nhẹ để tránh ma sát quá mức.Nếu cần, các khu vực kẹp được điều chỉnh lại trong quá trình thử nghiệm.

Đối với các thiết bị điều chỉnh bao gồm một ống mềm, phạm vi điều chỉnh cho thử nghiệm này thường là 135 ° theo cả hai hướng từ phương thẳng đứng.Tuy nhiên, ở những nơi không thể đạt được sự điều chỉnh này nếu không sử dụng lực không hợp lý, thì ống mềm chỉ được uốn cong đến những vị trí mà nó sẽ tự vẫn.

b) Đèn điện có phương tiện điều chỉnh được thiết kế để lắp đặt trong tầm tay, phải cho phép hoạt động đúng chức năng dự kiến ​​của nó mà không làm giảm độ ổn định của đèn điện hoặc gây biến dạng bất kỳ bộ phận nào của kết cấu, cũng như không gây thương tích do nhiệt độ cao hơn nhiệt độ quy định trong Bảng 12.1.

Kiểm tra sự phù hợp bằng cách thao tác hoặc xử lý đèn điện, bằng phương pháp điều chỉnh như mong đợi để thể hiện việc sử dụng bình thường và bằng cách đo nhiệt độ trong quá trình thử nghiệm của 12.4.

c) Đối với đèn điện dự định lắp trong tầm tay, không gian xung quanh bất kỳ phương tiện điều chỉnh nào, ngoại trừ khẩu độ chùm sáng, cách phương tiện điều chỉnh theo hướng bất kỳ đến 5 cm, phải tuân theo giới hạn nhiệt độ đối với phương tiện

điều chỉnh, như quy định trong Bảng 12.1.Các giới hạn nhiệt độ tương tự cũng áp dụng cho bất kỳ phương tiện điều chỉnh nào được chiếu sáng sau khi định vị khẩu độ chùm ánh sáng của đèn điện.

Kiểm tra sự phù hợp bằng cách định vị khẩu độ chùm ánh sáng của đèn điện và bằng cách đo nhiệt độ trong quá trình thử nghiệm của 12.4.
