Thông tin chi tiết sản phẩm:
Thanh toán:
|
| Tiêu chuẩn: | IEC60245-1 Hình 1 | Kiểm tra tốc độ: | 0,33m / S. |
|---|---|---|---|
| Tải hiện tại: | 0,5-25A, có thể điều chỉnh | ĐIỆN ÁP: | Điện áp dòng-to-line 10-400V có thể điều chỉnh |
| Khoảng cách kiểm tra: | 1000 ± 20 mm | Lõi thích hợp: | 2-18 |
| Diện tích mặt cắt danh nghĩa: | 0,2-4mm2 | Đường kính của ròng rọc: | 60, 80, 120, 160, 200mm |
| Điểm nổi bật: | Thiết bị kiểm tra cáp IEC60245-1,Thiết bị kiểm tra cáp 25A,thử nghiệm uốn 400V |
||

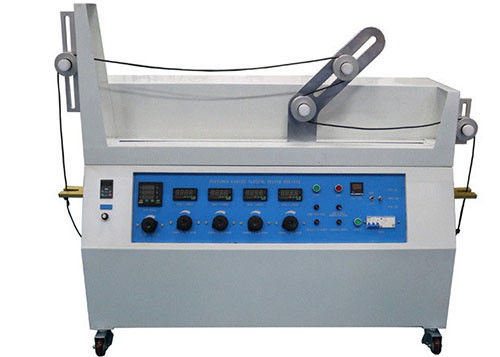

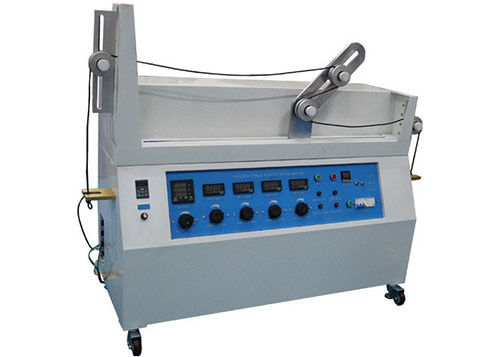

IEC60245-1 Hình 1 Thử nghiệm uốn cho tốc độ cáp linh hoạt 0,33M / S
Tiêu chuẩn:
IEC60245-1 Cáp cách điện bằng cao su-Điện áp danh định đến và bằng 450/750 V-Phần 1: Yêu cầu chung điều 5.6.3.1, IEC60245-2 Cáp cách điện bằng cao su-Điện áp danh định đến và bằng 450/750 V-Phần 2: Thử nghiệm Điều khoản phương pháp 3.1 Hình 1, IEC60065-1 điều khoản 16.3 b
Thông số:
| Nguồn cấp | 220V / 50 HZ |
| Tải hiện tại | 0,5-25A, có thể điều chỉnh |
| Tải điện áp | Điện áp đường dây 10-400V có thể điều chỉnh |
| Kiểm tra tốc độ | 0,33m / s |
| Kiểm tra khoảng cách | 1000 ± 20mm |
| Lõi phù hợp | 2-18 |
| Diện tích mặt cắt ngang danh nghĩa | 0,2-4mm2 |
| Đường kính của ròng rọc | 60, 80, 120, 160, 200mm |
| Kiểm tra trọng lượng | 2 * 0,5kg với móc, 2 * 0,5kg với lỗ, 6 * 1kg với lỗ, 2 * 6kg với móc |
Ứng dụng:
Nó được sử dụng để kiểm tra độ bền cơ học của cáp mềm đã hoàn thành.Thử nghiệm này không áp dụng cho cáp mềm có lõi có diện tích mặt cắt ngang danh nghĩa lớn hơn 4mm2, hoặc cáp có nhiều hơn 18 lõi được xếp thành nhiều hơn hai lớp đồng tâm.
Đặc tính:
Thiết bị thử nghiệm có thể đáp ứng các yêu cầu thử nghiệm tiêu chuẩn của tiêu chuẩn trong nước và quốc tế, có thể được sử dụng rộng rãi.Nó có đồng hồ kỹ thuật số chính xác, do đó, có thể đo chính xác điện áp dòng điện nhỏ hơn hoặc lớn hơn.Phương pháp thay đổi cho ròng rọc rất đơn giản và thuận tiện.Thiết bị thử nghiệm sử dụng cơ chế truyền động bằng xích, hiệu suất ổn định và hiếm khi gây ra tiếng ồn.
Mô tả tiêu chuẩn:

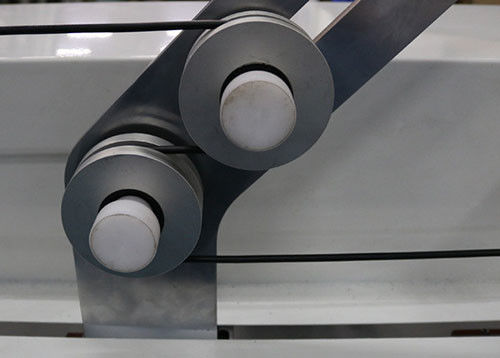

Thử nghiệm này phải được thực hiện bằng thiết bị thể hiện trong hình 1. Thiết bị này bao gồm một giá đỡ C, một hệ thống truyền động cho giá đỡ và bốn ròng rọc cho mỗi mẫu cáp được thử nghiệm.Vật mang C đỡ hai ròng rọc A và B có cùng đường kính.Hai ròng rọc cố định, ở hai đầu của thiết bị, có thể có đường kính khác với ròng rọc A và B, nhưng cả bốn ròng rọc phải được bố trí sao cho mẫu nằm ngang giữa chúng.Vật mang điện thực hiện các chu kỳ (chuyển động tiến và lùi) trong khoảng cách 1 m với tốc độ không đổi xấp xỉ 0,33m / s giữa mỗi lần đảo ngược hướng chuyển động.

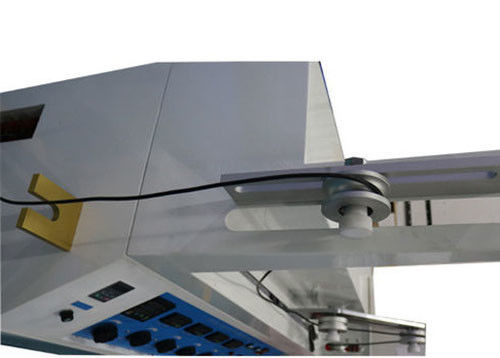

Các ròng rọc phải được làm bằng kim loại và có rãnh hình bán nguyệt đối với cáp tròn và rãnh phẳng đối với cáp dẹt.Kẹp hãm D phải được cố định sao cho lực kéo luôn được tác dụng bởi trọng lượng mà vật mang di chuyển ra xa.Khoảng cách từ một kẹp hãm đến giá đỡ của nó, trong khi kẹp kia nằm trên giá đỡ của nó, tối đa là 5cm.
Hệ thống truyền động phải sao cho tàu sân bay quay êm và không bị giật khi nó đảo chiều từ hướng này sang hướng khác.
