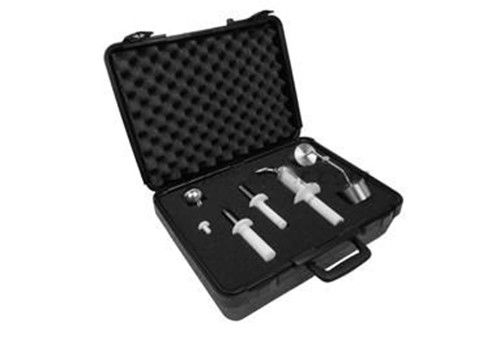

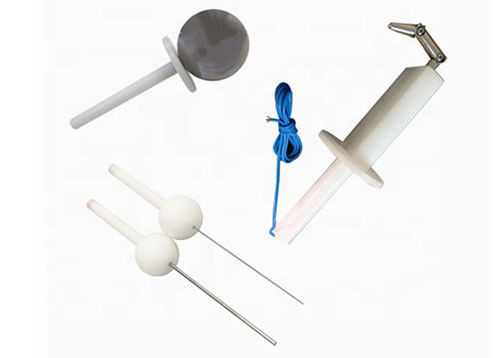

Bộ đầu dò ngón tay thử nghiệm IEC 60335

Bộ đầu dò thử nghiệm tiêu chuẩn IEC 60335 Thiết bị kiểm tra an toàn điện

Danh sách:

Đầu dò thử nghiệm IEC60335 A

Sự chỉ rõ:

Đầu dò IP1X A / Đầu dò thử nghiệm A

1, Theo: IEC61032: 1997 / IEC60529: 2001 và UL

2, Đầu dò IP1X A (Đầu dò thử nghiệm A) là thiết bị cần thiết cho các thiết bị điện gia dụng và thiết bị điện tương tự trong thử nghiệm bảo vệ chống điện giật.

Các thông số kỹ thuật:

1, Đường kính bóng: 50mm

2, Đường kính tấm vách ngăn: 45mm

3, Độ dày tấm vách ngăn: 4mm

4, Đường kính tay cầm: 10mm

5, Chiều dài tay cầm: 100mm

6, Theo IEC61032 hình 1 (đầu dò thử nghiệm A), bảng 6

Ứng dụng:

1, Hình cầu không thể chạm vào các bộ phận mang điện hoặc gần các bộ phận nguy hiểm.

2, Trong các yêu cầu thử nghiệm về việc giữ gần phần nguy hiểm, quả cầu thép thử nghiệm không có lực đẩy cần phải được sử dụng với đồng hồ đo lực đẩy và thân thép để phủ bảo vệ cần phải tác dụng lực 50 + 5 n (30 + 3 n)

IEC60335 Đầu dò ngón tay thử nghiệm tiêu chuẩn

Đầu dò ngón tay thử nghiệm tiêu chuẩn / Đầu dò ngón tay có rãnh thử nghiệm tiêu chuẩn / Đầu dò thử nghiệm B / Đầu dò cấp bảo vệ IP2X

Các thông số kỹ thuật:

1, Đường kính ngón tay có khía: 12mm

2, Chiều dài ngón tay có khía: 80mm

3, Đường kính tấm vách ngăn: 50mm

4, Chiều dài tấm vách ngăn: 100mm

5Theo: IEC60065, IEC 60335-1, IEC 60529, IEC60884-1, IEC60950, IEC61032, IEC69745-1

1, Phần khớp của Đầu dò ngón tay có rãnh thử nghiệm tiêu chuẩn không thể chạm vào các bộ phận mang điện hoặc gần các bộ phận nguy hiểm và tấm vách ngăn 50 mm đến 20 mm không thể đi vào.

2, Trong thử nghiệm ngăn ngừa điện giật, cần có dây dẫn, thiết bị nguồn và thiết bị chiếu sáng.

3Cả hai mối nối phải cho phép chuyển động trên cùng một mặt phẳng và cùng một hướng thông qua một góc 90 ° với dung sai từ 0 ° đến + 10 °

Đầu dò này nhằm xác minh khả năng bảo vệ cơ bản chống lại việc tiếp cận các bộ phận nguy hiểm.Nó cũng được sử dụng để xác minh khả năng bảo vệ chống lại việc truy cập bằng ngón tay.

Dung sai trên các kích thước khi không có dung sai cụ thể:

- về góc độ: 0

−10 °
- trên kích thước tuyến tính: lên đến 25 mm: 0

- 0,05 mm;trên 25 mm: ± 0,2 mm.

Lưu ý: Đầu dò thử nghiệm được làm bằng các sản phẩm thép không gỉ chính xác, hãy tháo và đặt nhẹ khi sử dụng và chú ý bảo dưỡng

IEC61032 Đầu dò thử nghiệm IP3X C (Đầu dò thử nghiệm C)

Giới thiệu cơ bản:

1, Theo: IEC61032: 1997 / IEC60529: 2001 VÀ UL

2, Đầu dò kiểm tra IP3X C (Test Probe C) là công cụ cần thiết để tiến hành kiểm tra bảo vệ điện giật của các thiết bị điện gia dụng và tương tự.

Các thông số kỹ thuật

1, Chiều dài đầu dò kiểm tra: 100mm

2, Đường kính đầu dò kiểm tra: 2,5mm

3, Đập- đường kính hình cầu: 35mm

4, Đường kính tay cầm: 10mm

5, Chiều dài tay cầm 100mm

6, Theo IEC61032 hình 3 (Đầu dò thử nghiệm C), bảng 6

Ứng dụng:

1, Thử nghiệm tiêu chuẩn đề cập đến phần khớp không thể chạm vào các bộ phận mang điện hoặc gần các bộ phận nguy hiểm và không thể đi vào vách ngăn tròn 35mm.

2, Trong yêu cầu thử nghiệm để ngăn chặn việc tiếp cận các bộ phận nguy hiểm, Đầu dò thử nghiệm C / D cần có lực đẩy 3 ± 0,3N hoặc 1 ± 0,1N

Mục đích:

Đầu dò này nhằm xác minh khả năng bảo vệ cơ bản chống lại việc tiếp cận các bộ phận nguy hiểm.Nó cũng được sử dụng để xác minh khả năng bảo vệ chống lại quyền truy cập bằng một công cụ.

Lưu ý: Đối với các sản phẩm không có lực, vui lòng sử dụng với lực kế.

IEC61032 Đầu dò thử nghiệm IP4X D (Đầu dò thử nghiệm D)

Giới thiệu cơ bản:

1, Theo: IEC61032: 1997 / IEC60529: 2001 VÀ UL

2, Đầu dò thử nghiệm IP4X D (Đầu dò thử nghiệm D) là thiết bị cần thiết cho các thiết bị điện gia dụng và tương tự trong thử nghiệm bảo vệ chống điện giật.

Các thông số kỹ thuật

1, Chiều dài đầu dò kiểm tra: 100mm

2, Đường kính đầu dò kiểm tra: 1.0mm

3, Đập- đường kính hình cầu: 35mm

4, Đường kính tay cầm: 10mm

5, Chiều dài tay cầm 100mm

6, Theo IEC61032 hình 4 (đầu dò thử nghiệm D), bảng 6 GB / T4208-2008 (kỹ thuật số đặc trưng đầu tiên 4/5/6)

Ứng dụng:

1, Thử nghiệm tiêu chuẩn đề cập đến phần khớp không thể chạm vào các bộ phận mang điện hoặc gần các bộ phận nguy hiểm, vách ngăn tròn 30mm không thể đi vào.

2, Trong yêu cầu thử nghiệm để ngăn chặn việc tiếp cận các bộ phận nguy hiểm, Đầu dò thử nghiệm D cần có lực đẩy 1 ± 0,1N
