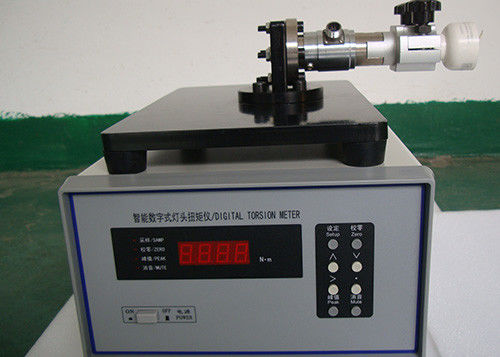

Nắp đèn và giá đỡ Thiết bị kiểm tra ánh sáng xoắn

Nắp đèn và giá đỡ Kiểm tra đồng hồ đo Thiết bị kiểm tra độ xoắn chân đèn

Các thông số kỹ thuật:

Máy đo này chủ yếu được sử dụng để đo mô-men xoắn của đui đèn của các loại nguồn chiếu sáng, hiệu suất chính của nó và các thông số kỹ thuật như sau:

Sự miêu tả:

Đồng hồ đo độ xoắn nắp đèn là một sản phẩm thông minh mới được phát triển tích hợp bộ vi xử lý. Đồng hồ đo độ xoắn kỹ thuật số là yêu cầu an toàn về độ bền cơ học của nắp đèn đã được hầu hết các nhà sản xuất chiếu sáng tính đến và tất cả các quốc gia cũng bắt buộc phải áp dụng.Do đó, chúng tôi đã phát triển đồng hồ đo độ xoắn kỹ thuật số với tham chiếu của IEC.Nó đáp ứng yêu cầu cho phép đo kiểm tra lực mô-men xoắn nắp đèn của cơ quan kiểm tra chất lượng và nhà sản xuất.

Nét đặc trưng:

1) Nó có thể đo mô-men xoắn theo chiều kim đồng hồ và ngược chiều kim đồng hồ của nắp đèn.Và nó có thể đặt trước cảnh báo giới hạn trên.Tự động lưu dữ liệu sau khi hệ thống tắt.

2) Thiết bị có chức năng hiệu chuẩn điểm không.Điểm 0 rất ổn định.Công cụ sử dụng 4 chữ số của số để hiển thị.Vì vậy nó có độ chính xác cao và độ ổn định cao.

3) Cơ quan giám sát kép được thiết kế bên trong để đảm bảo thiết bị có độ tin cậy cao và sẽ không tắt trong môi trường phức tạp.

4) Dụng cụ được sử dụng thuận tiện vì có một số kẹp của nắp đèn như E27 / E26, B22d, E14 / E12, G13 / G5, v.v.

5) Cố định bằng kẹp.Xoay đèn, tỷ lệ mô-men xoắn dương và âm sẽ được ghi lại.
6) Phạm vi mô-men xoắn: 0-10N * m (phạm vi đặc biệt được thiết kế riêng cho khách hàng).
7) Hiệu suất cao về độ tin cậy, độ chính xác và tuổi thọ bằng cách sử dụng cảm biến mômen đo biến dạng
8) Chức năng giữ mô-men xoắn cực đại, giới hạn trên có thể được thiết lập để báo động.
9) Phù hợp với tiêu chuẩn Trung Quốc và quốc tế.

Nguyên tắc cơ bản

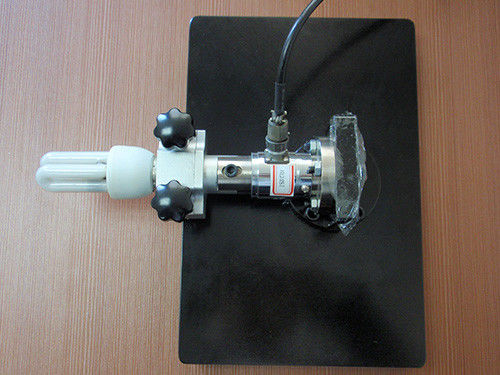

Thiết bị bao gồm thiết bị xoắn và đồng hồ thứ cấp.Chìa khóa cho độ chính xác là

Bộ cảm biến mô-men xoắn.Thiết bị sử dụng cảm biến mô-men xoắn loại biến dạng với các tính năng có độ tin cậy cao,

tiết kiệm chi phí, độ chính xác cao và tuổi thọ cao.

Trong cảm biến trên đồng hồ đo biến dạng điện trở có nhãn đàn hồi và thành phần Cầu Wheatstone.Quyền lực

cây cầu có điện áp truyền động, dưới tác dụng của mô-men xoắn, chất đàn hồi sẽ biến dạng và

biến dạng gage sẽ thay đổi, do đó cầu sẽ mất cân bằng và có tín hiệu điện áp tuyến tính

giữa đầu ra cầu và lực xoắn.Đồng hồ thứ cấp sẽ được khuếch đại tín hiệu điện áp và biến đổi tín hiệu bằng biến áp A / D, sau đó gửi đến bộ vi xử lý để phân tích dữ liệu và

trưng bày.Sơ đồ khối chức năng như sau:

Hình 1 Sơ đồ khối chức năng

Máy đo độ xoắn kỹ thuật số KP338 được ứng dụng để đo độ xoắn của các loại đui đèn.

Hướng dẫn vận hành

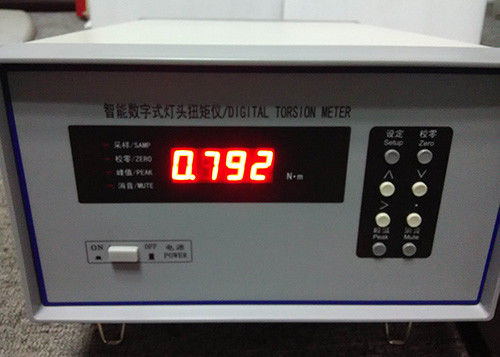

5.1 Bảng mặt trước và chức năng

Sự chỉ rõ:

1. Cửa sổ: 5 chữ số hiển thị phép đo và thông báo nhắc nhở.

2. Chỉ số

SAMP: Thiết bị đang ở chế độ lấy mẫu khi nó nhấp nháy.Tần số làm mới: 2 lần / s.

3. ZERO: Thiết bị đang ở chế độ zeroing khi nó nhấp nháy..

4. PEAK: Thiết bị đang ở chế độ giữ đỉnh khi nó nhấp nháy.

5. BELL: Cho biết để hiển thị bộ rung.

Bàn phím

ZERO: Trong điều kiện kiểm tra, nhấn phím này để vào chế độ zeroing, sau khi kết thúc quá trình zeroing,

thiết bị sẽ lưu dữ liệu và tự động quay lại chế độ kiểm tra.Ở điều kiện cao điểm, nhấn

chìa khóa để làm sạch giá trị.

SET: Ở điều kiện kiểm tra bình thường, nhấn phím này để đặt cảnh báo giới hạn trên.

PEAK: Trong điều kiện kiểm tra bình thường, nhấn phím này để giữ giá trị đỉnh;nhấn lại phím này để

trở lại chế độ kiểm tra bình thường.

∧: Trên thiết lập và chế độ hiệu chuẩn, nhấn phím này, con trỏ sẽ kiểm đếm.

∨: Trên thiết lập và chế độ hiệu chuẩn, nhấn phím này, con trỏ sẽ kiểm đếm xuống.

>: Trên thiết lập và chế độ hiệu chỉnh, nhấn phím này, con trỏ sẽ dịch chuyển sang phải.

•: Trên thiết lập và chế độ hiệu chuẩn, nhấn phím này, chèn dấu chấm thập phân.

5.2 Bảng điều khiển và chức năng thực

1. Cổng vào ra tín hiệu: để truyền tín hiệu.

2. Ống bảo vệ: Cầu chì 0.5A để bảo vệ nguồn thiết bị.

3. Phích cắm nguồn: Bộ lọc bao gồm để ngăn chặn nhiễu.

5.3.Kiểm tra độ xoắn của đui đèn

Thứ nhất, xác nhận mô hình chủ sở hữu;sau đó lắp bộ cố định tương ứng và gắn đèn

giá đỡ trên kẹp.

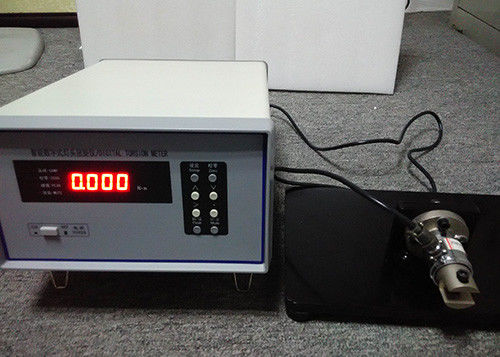

Kết nối thiết bị xoắn với thiết bị bằng cổng vào tín hiệu.Bật đồng hồ thứ cấp để

làm nóng trước trong 5 phút.Nếu cửa sổ không bằng 0,000, thì thiết bị phải bằng 0.Người dùng có thể

đặt giới hạn trên theo tiêu chuẩn của Trung Quốc hoặc quốc tế.Xoay theo chiều kim đồng hồ và ngược lại

xoay đui đèn.Trong thời gian này, cửa sổ sẽ hiển thị giá trị hiện tại;cho đên khi

thiết bị báo động, người dùng có thể đánh giá xem đui đèn còn trong tình trạng tốt hay không.

5.4.Zeroing

Sau thời gian dài sử dụng, thiết bị có thể không bị trôi và ảnh hưởng đến độ chính xác.Khi đó, thiết bị phải về không.Nhưng xin lưu ý, cảm biến xoắn không thể hoạt động.Nhấn phím “zero”, cửa sổ sẽ hiển thị “ZERO”, và sau đó chỉ báo “ZERO” sẽ nhấp nháy;Nếu người dùng không muốn

tiếp tục, chỉ cần nhấn phím "cao điểm" để thoát.Khi chỉ báo “ZERO” tắt, điều đó có nghĩa là thiết bị kết thúc quá trình 0 và trở lại bình thường.

5.5.Giới hạn trên

Nhấn phím “SET”, cửa sổ sẽ hiển thị “SET”;Nếu người dùng không muốn tiếp tục đặt lại, nhấn phím “ĐỈNH” để thoát.Với sự trợ giúp của các phím “＞”, “∧”, “∨”, “·” để đặt giới hạn trên, nhấn lại phím “đặt” để lưu và thoát.Nếu người dùng không muốn lưu giá trị, chỉ cần nhấn phím “PEAK” để thoát khỏi chế độ cài đặt.

5.6.Hiệu chuẩn

Thiết bị đã được hiệu chuẩn trước khi bán.Người dùng không cần phải hiệu chỉnh lại nó.Nhưng có sự sai lệch sau thời gian dài không sử dụng sẽ ảnh hưởng đến độ chính xác.Khi đó, thiết bị cần một số thiết bị đặc biệt để hiệu chuẩn lại.

Áp dụng một mô-men xoắn nhất định vào cảm biến mô-men xoắn (chiều thuận hoặc chiều ngược lại), ở chế độ thử nghiệm bình thường, nhấn 5 lần “.”và sau đó nhấn phím “SET”, cửa sổ sẽ hiển thị “CAL.R” khi người dùng tác động lực xoắn về phía trước vào cảm biến mô-men xoắn;Khi đó, nếu người dùng không muốn hiệu chỉnh lại thì chỉ cần nhấn phím “PEAK” để thoát.Nếu người dùng muốn hiệu chuẩn, chỉ cần nhấn phím “set”, thiết bị sẽ ở chế độ hiệu chuẩn chuyển tiếp và tại thời điểm đó, cửa sổ hiển thị giá trị hiệu chuẩn của lần trước.Nếu giá trị là sự khác biệt, chỉ cần đặt lại giá trị tiêu chuẩn với sự trợ giúp của

Phím “＞”, “∧”, “∨”, “·”.Nhấn lại phím “CAL”, thiết bị sẽ hiển thị hệ số hiệu chuẩn, sau đó bạn có thể đặt lại hệ số hiệu chuẩn với sự trợ giúp của các phím “＞”, “∧”, “∨”, “·” Hoặc chỉ cần nhấn phím “CAL”, và sau đó nhập giá trị tiêu chuẩn và hệ số tiêu chuẩn.Nếu người dùng không muốn lưu dữ liệu, chỉ cần nhấn phím “đỉnh” để thoát.Hiệu chuẩn ngược cũng giống như hiệu chuẩn thuận.

Nếu hệ số bị mất, chỉ cần nhập hệ số hiệu chuẩn dưới đây vào thiết bị.

Để ý

1. Cấm sử dụng quá tải, nếu không sẽ làm giảm tài sản.

2. Cấm đập và va chạm trong khi lắp tải và kẹp.

3. Cấm vết dầu, nước và các hóa chất khác.

4. Làm nóng trước 5 phút trước khi thử nghiệm.
