Thông tin chi tiết sản phẩm:
Thanh toán:
|
| Tiêu chuẩn: | IEC 61032 hình 2 | Kiểu: | Đầu dò ngón tay thử nghiệm IEC |
|---|---|---|---|
| Vật chất: | Thép không gỉ và nylon | Chiều dài ngón tay: | 80 ± 0,2mm |
| Đường kính ngón tay có khía: | 12 mm | Đường kính tấm vách ngăn: | 50mm |
| Chiều dài tấm vách ngăn: | 100MM | Độ dày bánh: | 20 mm |
| Điểm nổi bật: | đầu dò b của iec 61032 30N,30N đầu dò b của iec 61032,10N ngón tay kiểm tra tiêu chuẩn |
||

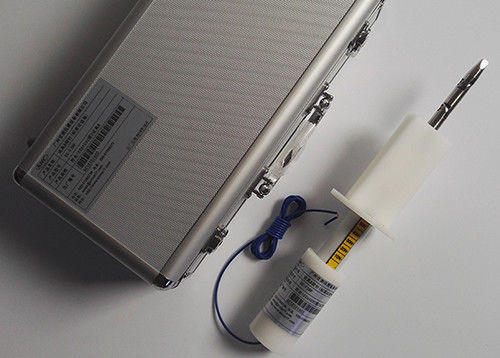

IEC61032 Hình 2 Đầu dò thử nghiệm B Ngón thử nghiệm tiêu chuẩn Vỏ chống điện giật với lực đẩy 10N 20n 30n
Đặc điểm kỹ thuật và các thông số kỹ thuật:
| Tham số / Mô hình | SC-F2B | SC-F2B -A | SC-F2B -B | SC-F2B-F |
| Tên | Ngón tay kiểm tra tiêu chuẩn | Ngón tay kiểm tra vách ngăn tròn | Ngón tay kiểm tra vách ngăn lớn | Ngón tay thử nghiệm tiêu chuẩn với lực |
| 1 | 30 ± 0,2 | 30 ± 0,2 | 30 ± 0,2 | 30 ± 0,2 |
| 2 | 60 ± 0,2 | 60 ± 0,2 | 60 ± 0,2 | 60 ± 0,2 |
| 3 | 80 ± 0,2 | 80 ± 0,2 | 100 ± 0,2 | 80 ± 0,2 |
| 4 | 180 ± 0,2 | 180 ± 0,2 | ---- | 180 ± 0,2 |
| 5 | R2 ± 0,05 | R2 ± 0,05 | R2 ± 0,05 | R2 ± 0,05 |
| 6 | S4 ± 0,05 | S4 ± 0,05 | S4 ± 0,05 | S4 ± 0,05 |
| 7 | 37o 0 -10 ' | 37o 0 -10 ' | 37o 0 -10 ' | 37o 0 -10 ' |
| số 8 | 14o 0 -10 ' | 14o 0 -10 ' | 14o 0 -10 ' | 14o 0 -10 ' |
| 9 | Ф12 0 -0,05 | Ф12 0 -0,05 | Ф12 0 -0,05 | Ф12 0 -0,05 |
| 10 | Ф50 | Ф50 | ---- | Ф50 |
| 11 | 20 ± 0,2 | ---- | ---- | 20 ± 0,2 |
| 12 | Ф75 ± 0,2 | Ф75 ± 0,2 | Ф125 ± 0,2 | Ф75 ± 0,2 |
| 13 | 5 ± 0,5 | 5 ± 0,5 | ---- | 5 ± 0,5 |
| 14 | ---- | ---- | ---- | Lực 10-50N |
| 15 | IEC61032.1 | IEC60335-1 | IEC60335-2-14 | IEC60529 |

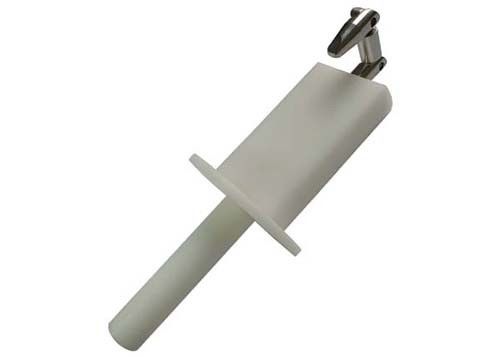

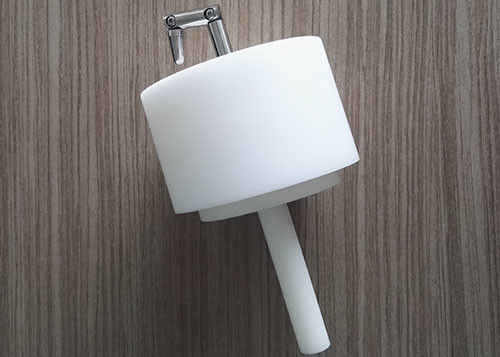

Thông tin sản phẩm:
Đây là một ngón tay kiểm tra độ chính xác được thực hiện theo nhiều tiêu chuẩn như
IEC 61032 hình 2,
IEC60950 hình 2A,
IEC60884,
IEC60335,
UL507,
và UL1278 hình 8.4.
Đầu dò này nhằm xác minh khả năng bảo vệ cơ bản chống lại việc tiếp cận các bộ phận nguy hiểm.Nó cũng được sử dụng để xác minh khả năng bảo vệ chống lại việc truy cập bằng ngón tay.Đầu dò ngón tay thử nghiệm này bao gồm ditto, ngón tay, đế và tay cầm cách nhiệt mô phỏng các đặc điểm của bàn tay người.Nó có hai khớp có thể di chuyển được, có thể uốn cong 90 °.
Ứng dụng:
1. Các bộ phận khớp của ngón tay thử nghiệm không được chạm vào các bộ phận mang điện hoặc các bộ phận nguy hiểm và Tấm vách ngăn 50mm-20mm không thể đi vào.
2. Trong các yêu cầu thử nghiệm về việc ngăn chặn việc tiếp cận các bộ phận nguy hiểm, đầu dò thử nghiệm B cần phải có lực đẩy 10 ± 3N.Sản phẩm không có lực nên được sử dụng với lực kế đẩy kéo.
3. Trong thử nghiệm chống điện giật, cần có hệ thống dây điện, cấu hình và nguồn điện và thiết bị chỉ thị.Bật nguồn của mẫu thử nghiệm và tác động lực tương ứng để xác định xem đường dây nối đất có được kết nối hay không (3 đầu chèn).
4.Cả hai khớp phải cho phép chuyển động trên cùng một mặt phẳng và cùng một hướng thông qua một góc 90 ° với dung sai từ 0 ° đến + 10 °
Đầu dò này nhằm xác minh khả năng bảo vệ cơ bản chống lại việc tiếp cận các bộ phận nguy hiểm.
Nó cũng được sử dụng để xác minh khả năng bảo vệ chống lại việc truy cập bằng ngón tay.
Dung sai trên các kích thước khi không có dung sai cụ thể:
- về góc độ: 0
−10 °
- trên kích thước tuyến tính: lên đến 25 mm: 0
- 0,05 mm;trên 25 mm: ± 0,2 mm.

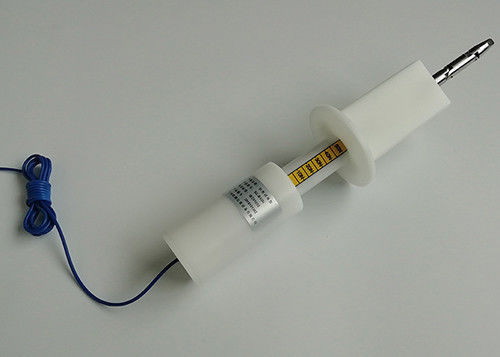

Có thể tùy chỉnh: nó có thể được sử dụng để kiểm tra chống điện giật khi được trang bị phích cắm chuối có thể cắm được và đầu nối amphenol ở cuối tay cầm, hoặc được sử dụng để thử nghiệm bảo vệ vỏ bọc khi mở lỗ ren của M6 ở cuối tay cầm (kết nối với kéo và lực kế đẩy).
Sử dụng
1. Phần khớp ngón tay thử nghiệm tiêu chuẩn không thể chạm vào các bộ phận mang điện, hoặc không thể gần các bộ phận nguy hiểm và vách ngăn 50mm-20mm không thể đi vào.
2. Thử nghiệm ngăn chặn khỏi các bộ phận nguy hiểm yêu cầu đầu dò thử nghiệm B có lực đẩy 10N ± 3N.Nói chung nó cần làm việc với một máy đo lực.
3. Chống điện giật yêu cầu làm việc với thiết bị thí nghiệm đầu dò chống giật: kết nối với thiết bị thí nghiệm đầu dò chống giật (40V-50V), xử lý thử nghiệm theo tiêu chuẩn tương đối, chuông báo động là điện giật.Xem các hình ảnh bên dưới:
