Thông tin chi tiết sản phẩm:
Thanh toán:
|
| Vật tư: | Thép không gỉ | Tiêu chuẩn: | IEC60884 Hình 27 Hình 42 |
|---|---|---|---|
| Sự bảo đảm: | 12 tháng | Chiều cao rơi: | 10 ~ 250mm có thể điều chỉnh |
| Trọng lượng của búa thả: | 1000 ± 2g, 100 ± 1 g | Chiều cao của tác động: | 100mm |
| Nhiệt độ mẫu vật: | (–15 ± 2) ° C | Đệm cao su xốp: | Dày 40 mm |
| Làm nổi bật: | Hình 42 Thiết bị thử nghiệm va đập,Thiết bị thử nghiệm va đập IEC 60884,Thiết bị thử va đập bằng thép không gỉ |
||

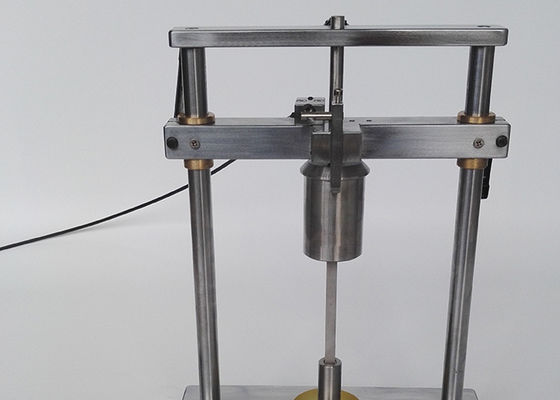

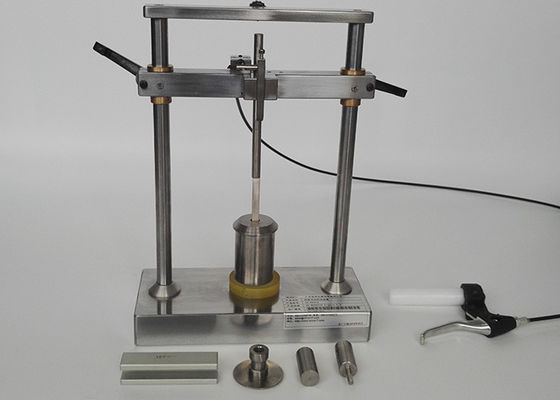

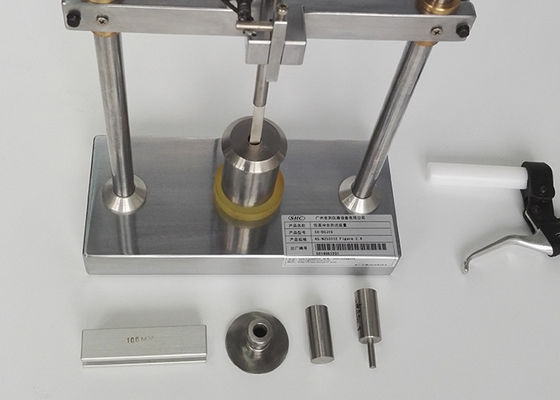

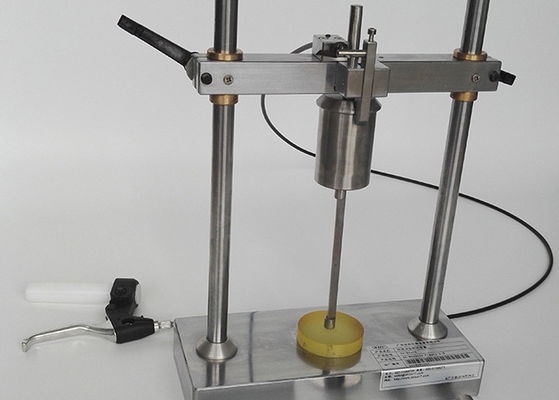

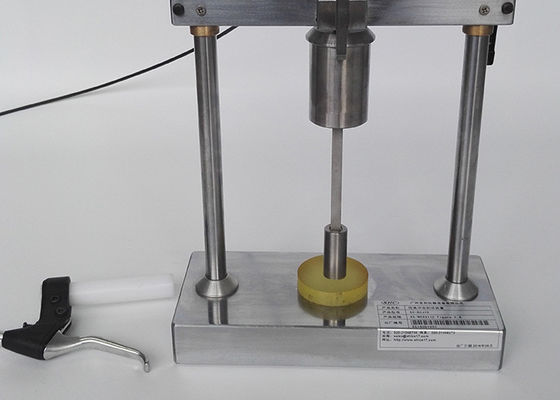

IEC60884 Fig27 Hình 42 Thiết bị kiểm tra va đập trên các chân được cung cấp với tay áo cách điện
Thông tin sản phẩm:
Xác nhận:
IEC 60884 Hình 27
Các mẫu thử phải chịu thử nghiệm va đập bằng thiết bị như thể hiện trên Hình 27.
Thiết bị, được đặt trên một miếng cao su xốp dày 40 mm, được đặt cùng với các mẫu thử trong tủ đông ở nhiệt độ (–15 ± 2) ° C, trong ít nhất 16 giờ.
Vào cuối giai đoạn này, lần lượt từng mẫu thử được đặt ở vị trí sử dụng bình thường như trong Hình 27 và một quả nặng được phép rơi từ độ cao 100 mm.Khối lượng của quả nặng rơi là
(1000 ± 2) g.
Sau thử nghiệm, mẫu thử không được có hư hỏng theo nghĩa của tiêu chuẩn này.
Xác nhận:
IEC 60884 Hình 42
Các mẫu thử phải chịu thử nghiệm va đập bằng thiết bị như thể hiện trên Hình 42.
Khối lượng của quả nặng rơi là (100 ± 1) g.
Thiết bị, trên một miếng đệm cao su xốp, dày 40 mm, được đặt cùng với các mẫu thử, trong một
tủ đông ở nhiệt độ (–15 ± 2) ℃ trong ít nhất 24 h.
Vào cuối giai đoạn này, lần lượt từng mẫu vật được đặt vào vị trí, như thể hiện trong hình 42, và
vật nặng được phép rơi từ độ cao 100 mm.Bốn tác động được áp dụng liên tiếp cho
cùng một mẫu thử, xoay nó 90 ° giữa các lần va chạm.
Sau khi thử nghiệm, các mẫu thử được phép đạt đến nhiệt độ xấp xỉ nhiệt độ phòng và sau đó
đã kiểm tra.
Không có vết nứt nào của ống bọc cách điện sẽ được nhìn thấy bằng tầm nhìn bình thường hoặc đã được sửa chữa mà không cần bổ sung
độ phóng đại.
CHÚ THÍCH: Khoảng thời gian làm mát 24 h, được đề cập trong các thử nghiệm của 30.3 và 30.4, bao gồm thời gian cần thiết để làm nguội thiết bị.
Các thông số kỹ thuật:
Chiều cao rơi: 10 ~ 250mm có thể điều chỉnh được.
| Mẫu thử tác động nhiệt độ thấp | Tiêu chuẩn | Trọng lượng của búa thả (g) | Chiều cao của va chạm mm | Nhận xét |
| Hộp ổ cắm và vỏ bọc điện tương tự | IEC60884 hình 27 | 1000 ± 2 | 100 | Tiêu chuẩn |
| Bu lông có vỏ bọc cách nhiệt | IEC60884 hình 42 | 100 ± 1 | 100 | Tiêu chuẩn |
| Cáp điện có vỏ bọc PVC | IEC60884 hình 2 |
100.200.300.400, 500,600,750,1000,1250,1500g |
100 | Không bắt buộc |
Đối với các mẫu đặt cáp, trọng lượng của búa thả yêu cầu như sau:
| Đường kính ngoài của mẫu (D / mm) | Trọng lượng của búa thả / g |
| D≤4.0 | 100 |
| 4,0 ＜ D≤6,0 | 200 |
| 6,0 ＜ D≤9,0 | 300 |
| 9,0 ＜ D≤12,5 | 400 |
| 12,5 ＜ D≤20,0 | 500 |
| 20,0 ＜ D≤30,0 | 750 |
| 30,0 ＜ D≤50,0 | 1000 |
| 50,0 ＜ D≤75,0 | 1250 |
| 75.0 ＜ D | 1500 |
Đối với các mẫu cáp mềm và cáp viễn thông, trọng lượng của búa thả yêu cầu như sau:
| Đường kính ngoài của mẫu D / mm | Trọng lượng của búa thả / g |
| D≤6 | 100 |
| 6,0 ＜ D≤10,0 | 200 |
| 10,0 ＜ D≤15,0 | 300 |
| 15,0 ＜ D≤25,0 | 400 |
| 25,0 ＜ D≤35,0 | 500 |
| 35.0 ＜ D | 600 |
Guangzhou Shice được thiết kế và sản xuất theo các yêu cầu của tiêu chuẩn IEC, EN, UL, VDE, BS, AS, ISO, v.v. Sản phẩm chính của chúng tôi là: thiết bị kiểm tra môi trường chống thấm nước và chống bụi (IP);thiết bị kiểm tra công tắc, phích cắm, ổ cắm và bộ ghép nối;thiết bị thử va đập độ bền cơ học;thiết bị thử nghiệm nguy hiểm cháy vật liệu, đầu dò thử nghiệm bảo vệ vỏ bọc;thiết bị kiểm tra an toàn thiết bị gia dụng;thiết bị kiểm tra dây và cáp;thiết bị kiểm tra đèn điện;thiết bị kiểm tra dụng cụ điện.Sản phẩm của chúng tôi được sử dụng rộng rãi trong các tổ chức đo lường & chứng nhận trong nước và trên toàn thế giới, cơ chế kiểm tra, phòng thí nghiệm, cục kiểm dịch và kiểm dịch xuất nhập khẩu, các công ty sản xuất khác nhau, v.v. Khách hàng của chúng tôi bao gồm Bureau Veritas, CSA, ITS, UL, TUV Rheinland, TUV SUD , SGS và v.v.
