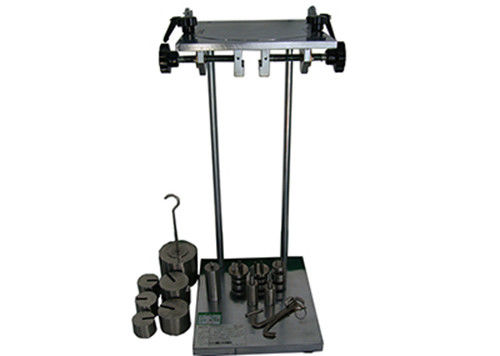

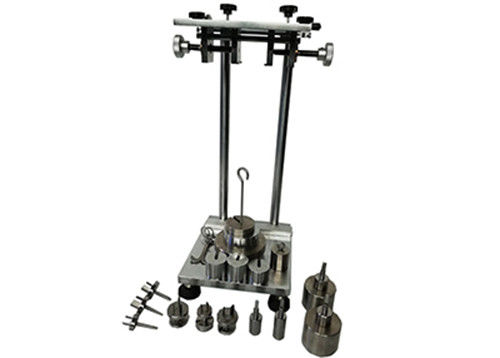

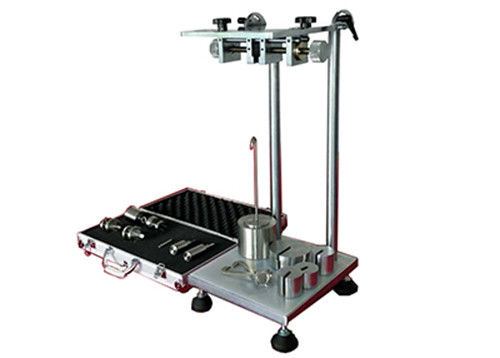

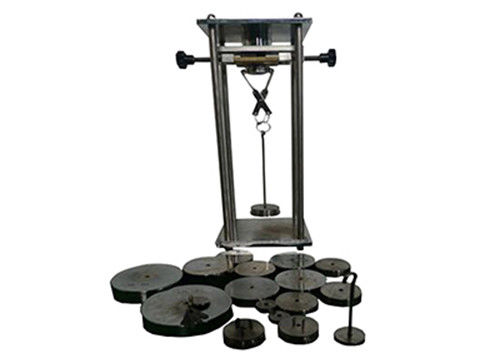

IEC60884 Fig18 Thiết bị xác minh lực lượng rút tiền

Thiết bị để xác minh lực rút tối đa IEC60884 Hình 18 19

Ứng dụng:

Nó phù hợp để kiểm tra lực tối đa cần thiết để kéo phích cắm ra khỏi ổ cắm và chân cực đơn được kéo ra khỏi cụm ổ cắm.Lực tối thiểu cần thiết có nằm trong phạm vi quy định của tiêu chuẩn hay không.

Tham số:

1. Mỗi phích cắm tiêu chuẩn thử nghiệm một cực 10A, ba cực 10A và 16A, mỗi phích cắm tiêu chuẩn thử nghiệm 10A 16A, có thể điều chỉnh:
1) Phích cắm tròn với ổ cắm kép 2 cực, đường kính bu lông là 4,8
2) Phích cắm tròn của ổ cắm đa năng 2 cực, đường kính bu lông là 4,0
3) Phích cắm tròn (đơn cực), đường kính bu lông là 4,8
4) Phích cắm tròn (đơn cực), đường kính bu lông là 4,0

2. Trọng lượng: 36N * 1, 5,4N * 1, 5N * 2, 4N * 1, 2,6N * 1;
1) Bu lông kiểm tra tiêu chuẩn: Mỗi cái cho 1,5N và 2N
2) 1 bộ thiết bị kẹp
3) 1 bộ khay cân
4) Ứng suất bên trọng lượng 5N * 1
5) 1 bộ thanh ứng suất bên

Sử dụng:

1. Phích cắm thử nghiệm với các chân có kích thước tối đa được cắm vào và rút ra khỏi ổ cắm
ổ cắm mười lần.Sau đó, nó được đưa vào một lần nữa, một hạt mang E cho khối lượng chính và một
khối lượng bổ sung G được gắn vào nó bằng một kẹp thích hợp D.
khối lượng bổ sung sao cho nó tác dụng một lực bằng một phần mười khối lượng lớn nhất
lực rút được thể hiện trong Bảng 16.
2. Khối lượng chính, cùng với khối lượng bổ sung, kẹp, hạt tải điện và
phích cắm tác dụng một lực bằng với lực rút tối đa được nêu trong Bảng 16.
3. Khối lượng chính được treo vào phích cắm mà không bị rung và khối lượng phụ là, nếu
cần thiết, được phép rơi từ độ cao 50 mm xuống khối lượng chính.

Chức năng bổ sung:

Thiết bị kiểm tra khả năng chống biến dạng bên

Nó có thể kiểm tra khả năng chống biến dạng bên, xác nhận theo IEC60884 Hình 13.

Hình 13 Thử nghiệm:

1. Mỗi mẫu thử được gắn trên một bề mặt thẳng đứng với mặt phẳng thông qua các tiếp điểm ổ cắm
nằm ngang.Sau đó thiết bị được gắn hoàn toàn và một quả nặng được treo vào nó sao cho lực tác dụng là 5N.

2. Thiết bị được lấy ra sau 1 phút và ổ cắm quay 90 độ trên giá lắp
bề mặt.Thử nghiệm được thực hiện bốn lần, ổ cắm được quay 90 độ sau mỗi lần lắp.

3. Trong quá trình thử nghiệm, thiết bị không được rời khỏi ổ cắm.
4. Sau các thử nghiệm, ổ cắm không được có hư hỏng theo nghĩa của tiêu chuẩn này;trong
đặc biệt, chúng phải tuân thủ các yêu cầu của khoản 22

Tiêu chuẩn:

Thiết bị này tuân thủ các yêu cầu của

IEC60884 Hình 18/19,

VDE0620, v.v.
