Thiết bị đo phích cắm và ổ cắm UL498 để kiểm tra độ giữ lưỡi dao

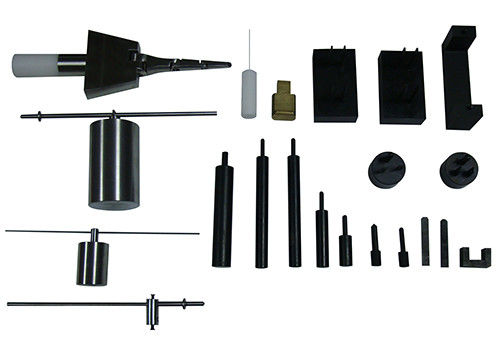

Danh sách máy đo:
KHÔNG. | tên sản phẩm | Hình tiêu chuẩn | Mô hình |
|---|
Phiên bản cũ | Phiên bản mới |
|---|
| 1 | Điều chỉnh đầu dò với điểm dừng web | Hình 9.1 | Hình 9.1 | U8-F91 |
| 2 | Thăm dò | Hình 10.1 | Hình 10.1 | U8-F101 |
| 3 | Đầu dò phẳng | Hình 31.1 | Hình 31.1 | U8-F311 |
| 4 | Phích cắm tham chiếu | Hình 69.1 | Hình 73.1 | U8-F691 |
| 5 | Thiết bị thử nghiệm điển hình | Hình 69.2 | Hình 73.2 | U8-F692 |
| 6 | Lưỡi thử nghiệm chèn không đúng cách | Hình 94.1 | Hình 98.1 | U8-F941 |
| 7 | Kiểm tra phích cắm | Hình 105.1 | Hình 109.1 | U8-F1051 |
| số 8 | Kiểm tra lưỡi | Hình 105.2 | Hình 109.2 | U8-F1052 |
| 9 | Dụng cụ kiểm tra ổ cắm | Hình 118.1 | Hình 122.1 | U8-F1181 |
| 10 | Công cụ đẩy ra | Hình 118.3 | Hình 122.3 | U8-F1183 |
| 11 | Cầu | Hình 118.5 | Hình 122.5 | U8-F1185 |
| 12 | Kiểm tra pin A | Hình 119.1 | Hình 123.1 | U8-F1191 |
| 13 | Kiểm tra pin B | Hình 119.2 | Hình 123.2 | U8-F1192 |
| 14 | 57g chân đất | Hình 119.3 | Hình 123.3 | U8- F1193 |
| 15 | 113g chân đất | Hình 119.4 | Hình 123.4 | U8- F1194 |
| 16 | Pin kiểm tra số 14AWG | Hình 129.2 | Hình 133.2 | U8-F1292 |
| 17 | Đầu dò thử nghiệm nhỏ | Hình 132.1 | Hình 136.1 | U8-F1321 |
| 18 | Vật cố định để kiểm tra bảo mật lắp ráp | Hình 144.2 | Hình 165.2 | U8-F1442 |
| 19 | Chân nối đất tiêu chuẩn | Hình SD 5.1 | Hình SD 5.1 | U8-SD51 |
| 20 | Chân nối đất tiêu chuẩn | Hình SD 13.1 | Hình SD 13.1 | U8-SD131 |
| 21 | Chốt nối đất quá khổ | Hình SD 13.2 | Hình SD 13.2 | U8-SD132 |

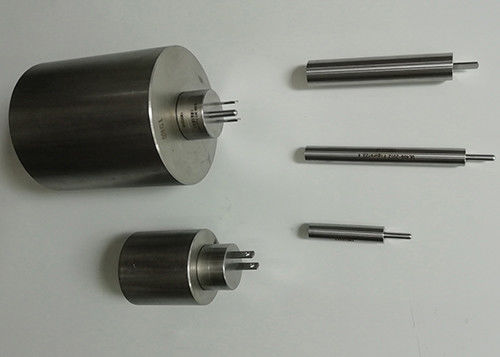

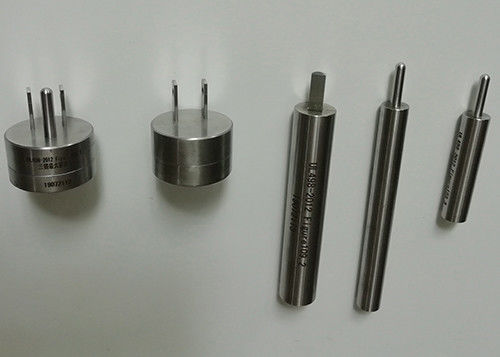

UL498-2012 Hình 109.1 1
UL498-2012 Hình 109.1 1

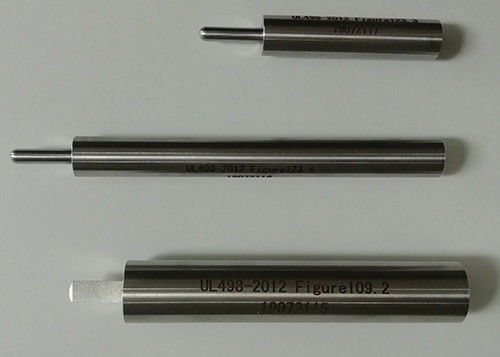

UL498-2012 Hình 109.2 1
UL498-2012 Hình 123.3 1
UL498-2012 Hình 123.4 1
109 Thử nghiệm lưu giữ lưỡi dao
109.1 Một ngăn chứa tự chảy hoặc ngăn chứa có cấu hình 5-15R, 5-20R, 6-15R hoặc 6-20R phải là
chịu thử nghiệm giữ lại các lưỡi được mô tả trong Phần này.
Ngoại lệ: Ổ cắm có cấu hình 1-15R, 5-15R, 5-20R, 6-15R hoặc 6-20R và không thuộc cấu hình
Thay vào đó, loại xả hoặc khép kín có thể phải chịu Thử nghiệm giữ phích cắm, Mục 114.
109.1 sửa đổi ngày 16 tháng 11 năm 2012
109.2 Các ổ cắm có tab ngắt, khi được cung cấp, được tháo ra khỏi một đầu cuối không xác định được
phải chịu mười chu kỳ điều hòa của việc đưa và rút dụng cụ đo tiêu chuẩn bằng tay, xem
Hình 109.1.Mỗi thiết bị trong số sáu thiết bị sẽ được kiểm tra.Máy đo phải được cấu hình như được nêu trong Bảng 109.1.
Lực tác dụng để chèn đồng hồ đo đối với bất kỳ chu kỳ điều hòa nào không được vượt quá 40 lbf (178 N).
Máy đo phải có các kích thước được chỉ ra trong Hình 109.1 nhưng không được có lỗ ở các đầu bên ngoài
của các lưỡi dao.
Hình 109.1 Dụng cụ đo kiểm tra
LƯU Ý
1) Các lưỡi phải được làm bằng thép công cụ, Độ cứng Rockwell C58 đến C60.
2) Tất cả các cạnh sắc phải được loại bỏ theo bán kính 0,016 đến 0,020 inch.Phần cuối của tất cả các lưỡi phẳng được vát như hình minh họa ở phần cuối của
chi tiết lưỡi.
3) Bề mặt lưỡi dao không được vượt quá độ mài hoàn thiện 32 micro inch theo hướng vuông góc với trục chính.Kết thúc là
được xác định trực quan bằng phương pháp so sánh và độ phóng đại quang học 10 X.
4) Tất cả các vị trí lỗ lưỡi dao đều nằm trên đường tâm của các lưỡi dao.
5) R chỉ bán kính.Tất cả các kích thước là theo inch.
6) Vị trí lưỡi phẳng phải được sửa đổi để phù hợp với cấu hình 5-20 và 6-20.
Bảng 109.1 Các cấu hình của đồng hồ đo thử nghiệm để điều hòa
Thiết bị được thử nghiệm Đồng hồ đo Số lượng thiết bị được thử nghiệm
5-15R 5-15P 6
5-20R 5-15P 3
5-20P 3
6-15R 6-15P 6
6-20R 6-15P 3
6-20P 3
109.3 Máy đo tiêu chuẩn phải được cấu hình như trong Bảng 109.2 bằng cách sử dụng các lưỡi cắt dòng không có
lỗ và với lưỡi nối đất đã được loại bỏ.Máy đo sau đó sẽ được đưa vào ngăn chứa và
tĩnh 3 lbf (13,3 N) (bao gồm cả trọng lượng của máy đo), có xu hướng loại bỏ máy đo khỏi
ngăn chứa, được áp dụng trong khoảng thời gian 1 phút theo hướng bình thường với mặt phẳng của mặt
ngăn chứa.Độ dịch chuyển của đồng hồ đo không được quá 0,079 inch (2 mm).
Bảng 109.2
Cấu hình máy đo kiểm tra để kiểm tra khả năng duy trì
Thiết bị được thử nghiệm Đồng hồ đo Số lượng thiết bị được thử nghiệm
5-15R 1-15P hoặc 5-15Pa 6
5-20R 1-15P hoặc 5-15Pa 3
5-20Pa 3
6-15R 2-15P hoặc 6-15Pa 6
6-20R 2-15P hoặc 6-15Pa 3
2-20P hoặc 6-20Pa 3
một dụng cụ đo kiểm tra có lưỡi nối đất được tháo ra.
109.4 Máy đo tiêu chuẩn phải được cấu hình như trong Bảng 109.3 bằng cách sử dụng các lưỡi cắt đường có lỗ
cuối cùng và với lưỡi nối đất tại chỗ.Máy đo sau đó sẽ được đưa vào ngăn chứa và
một lực tác dụng theo phương pháp tuyến đối với mặt phẳng của bề mặt của bình chứa có xu hướng loại bỏ
thước đo.Lực tĩnh cần thiết để rút dụng cụ đo không được vượt quá 15 lbf (67 N) (bao gồm cả trọng lượng
của máy đo).
109,2.Mỗi tiếp điểm đường dây phải có khả năng chịu được trong 1 phút ở 0,5 lbf (2,2 N) tĩnh được áp dụng cho
lưỡi thử theo hướng pháp tuyến với mặt phẳng của mặt mẫu và theo hướng có xu hướng
để tháo lưỡi thử, khi lưỡi thử đã được lắp hoàn toàn vào lỗ tiếp xúc.Sẽ không có
dịch chuyển hơn 0,079 inch (2 mm) của lưỡi thử.
Hình 123.3
Pin nối đất 2 oz (57 g)
Chất liệu: Pin-Thép, Độ cứng Rockwell C58 đến C60.
Xử lý - thép cán nguội
LƯU Ý
1) Chốt nối đất phải được gắn chặt để xử lý một cách cứng nhắc.
2) Chiều dài không được chỉ định.Tổng trọng lượng dụng cụ 2 oz (57 g).
3) Trục của lưỡi và trục của tay cầm, phải có độ đồng tâm kết hợp và độ thẳng hàng trục tối đa là 0,006 tại đầu chốt.
4) Các bề mặt lưỡi dao không được vượt quá độ mài hoàn thiện 32 micro inch theo hướng vuông góc với trục chính.
Độ hoàn thiện phải được xác định bằng mắt thường bằng phương pháp so sánh và độ phóng đại quang học 10 X.
Hình 123.4
Chân nối đất 4 oz (113 g)
Chất liệu: Pin-Thép, Độ cứng Rockwell C58 đến C60.
Xử lý - thép cán nguội
LƯU Ý
1) Chốt nối đất phải được gắn chặt để xử lý một cách cứng nhắc.
2) Chiều dài không được chỉ định.Tổng trọng lượng dụng cụ 4 oz (113 g).
3) Trục của lưỡi và trục của tay cầm, phải có độ đồng tâm kết hợp và độ thẳng hàng trục tối đa là 0,006 tại đầu chốt.
4) Các bề mặt lưỡi dao không được vượt quá độ mài hoàn thiện 32 micro inch theo hướng vuông góc với trục chính.
Độ hoàn thiện phải được xác định bằng mắt thường bằng phương pháp so sánh và độ phóng đại quang học 10 X.
Ứng dụng:
Thiết bị Shice cung cấp nhiều loại thước đo để đáp ứng các tiêu chuẩn phổ biến nhất bao gồm các tiêu chuẩn từ IEC, EN, UL, DIN, VDE và các tiêu chuẩn khác.Các tiêu chuẩn như vậy yêu cầu kiểm tra kích thước & độ nét, v.v ... các đồng hồ đo này được làm từ thép không gỉ cao cấp và thép thích hợp với độ cứng ít nhất là 52-58 HRC và độ nhám theo tiêu chuẩn yêu cầu.Mỗi máy đo được cung cấp một chứng chỉ hiệu chuẩn.
Phù hợp với:
UL498
