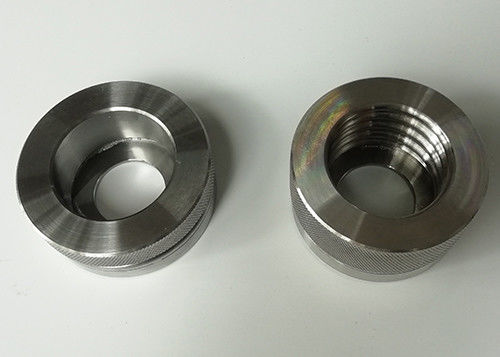

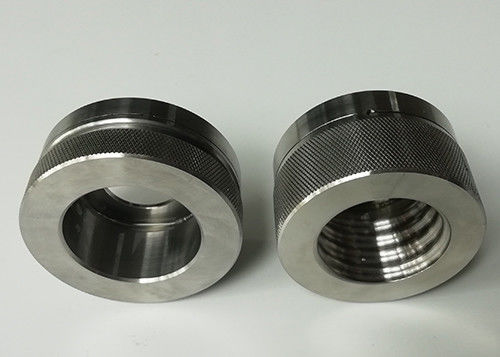

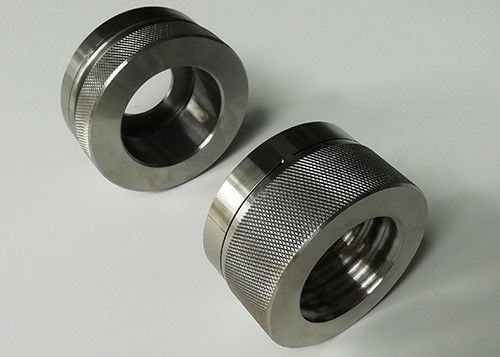

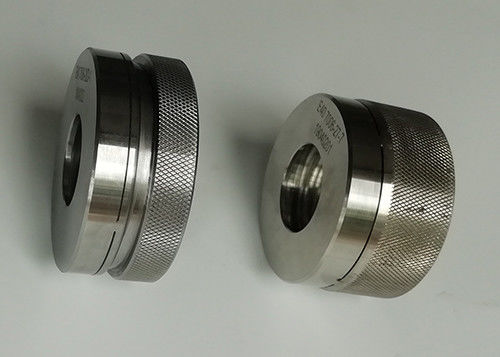

E40 Go Gauge và No Go Gauge Đèn Cap Gauge

Đồng hồ đo nắp đèn E40, đồng hồ đo IEC60061-3, đồng hồ đo không di chuyển, đồng hồ đi và không đi

E40 Cap Gauge IEC60061-3 Trên đèn Hoàn thiện E Máy đo ren vít

E40 Danh sách đồng hồ đo nắp đèn:

Mục đích và Kiểm tra:

(1) 7006-27-7

Thước đo "ĐI" cho mũ trên đèn đã hoàn thành

MỤC ĐÍCH:

Để kiểm tra kích thước tối đa của ren vít và kích thước tối thiểu T1 của nắp E40 trên đèn thành phẩm

KIỂM TRA:

Khi nắp của một đèn hoàn thiện đã được vặn vào máy đo ở mức độ nó sẽ đi, tiếp điểm trung tâm phải đồng phẳng với hoặc chiếu xa hơn, bề mặt X

(2) 7006-28D-1

Thước đo "KHÔNG ĐI" cho nắp trên đèn thành phẩm

MỤC ĐÍCH:

Để kiểm tra đường kính ngoài (chính) tối thiểu của ren vít, kích thước d, của nắp E40 trên đèn thành phẩm

KIỂM TRA:

a) Khi dụng cụ đo được đặt trên ren của nắp trên một bóng đèn hoàn thiện, nắp được giữ ở trên cùng, tiếp điểm giữa không được chiếu ra ngoài bề mặt X

b) Chỉ trọng lượng của chính đồng hồ đo mới được sử dụng trong thử nghiệm.

(3) 7006-52-1

Máy đo cho đèn thành phẩm được lắp với nắp E40 để kiểm tra khả năng tiếp xúc

MỤC ĐÍCH:

Để kiểm tra kích thước của bóng đèn để chế tạo contac trong các giá đỡ IEC

KIỂM TRA:

Hình dạng của bóng đèn liên quan đến sự phù hợp với đui đèn được coi là đúng, nếu bóng đèn có thể được đẩy vào máy đo cho đến khi mặt phẳng W đạt đến mặt phẳng V hoặc chiếu ra ngoài nó.

(4) 7006-53-1

Máy đo cho đèn thành phẩm được lắp với nắp E40 để thử nghiệm khả năng bảo vệ chống tiếp xúc ngẫu nhiên

MỤC ĐÍCH:

Để kiểm tra khả năng bảo vệ khỏi sự tiếp xúc ngẫu nhiên

KIỂM TRA:

Hình dạng của bóng đèn liên quan đến bảo vệ chống tiếp xúc ngẫu nhiên được giả định là đúng nếu mẫu thử nghiệm được đẩy vào máy đo càng xa càng tốt, phương án W không vượt ra ngoài phương án V

Xác nhận:

IEC60061-3
