| Material: | Mold steel | Standards: | AS/NZS 3112 |
|---|---|---|---|
| AS/NZS3112 FigureA1: | Rating and Dimensions of low voltage plugs gauge Fig A1 (10A, 15A, 20A) | AS/NZS3112 Figure B1: | Rating and Dimensions of low voltage plugs gauge Fig B1 |
| AS/NZS 3112 figure 3.1 a: | Contact gauge in Fig 3.1 a | AS/NZS 3112 figure 3.6: | Test of lateral strain gauge Fig 3.6 |
| AS/NZS 3112 Clause 3.6.3: | modified gauge of Appendix D (diameter changed to 43.2mm) | AS/NZS 3112 Clause 2.2.3: | Form of pin in Figure 2.3 |
| Điểm nổi bật: | Plug Socket Outlet Coupler Gauge,AS / NZS 3112 Coupler Gauge |
||

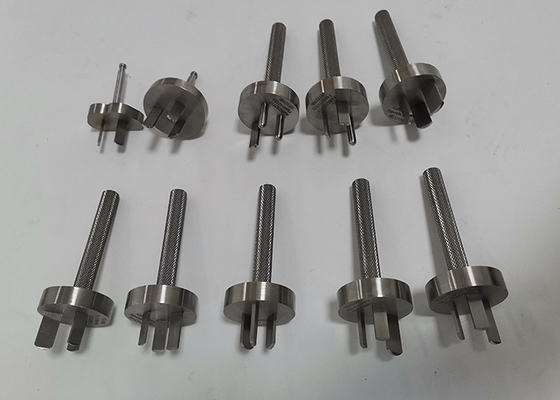

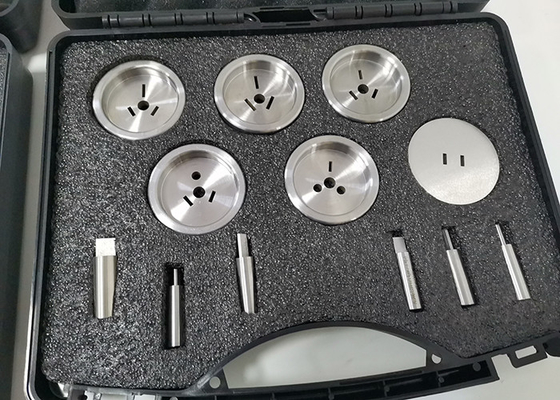

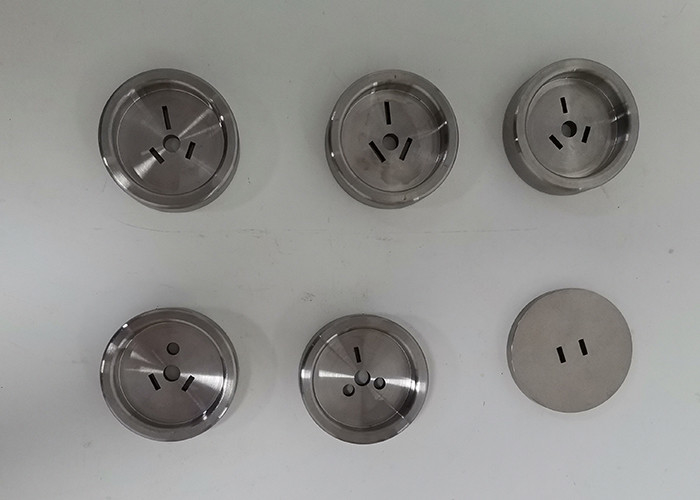

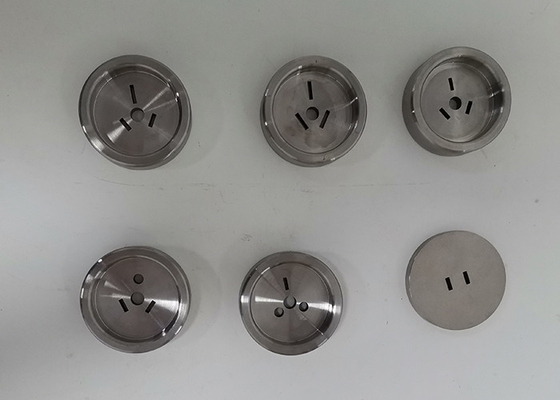

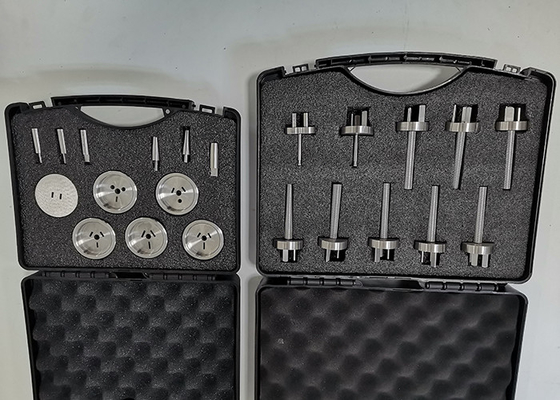

Phích cắm, ổ cắm và bộ ghép nối tiêu chuẩn Úc / New Zealand Đồng hồ đo
1. Ứng dụng:
Máy đo kiểm tra phích cắm và ổ cắm này chủ yếu được sử dụng để kiểm tra và kiểm tra xem cấu trúc và kích thước của phích cắm và ổ cắm có phù hợp vớiAS / NZS 3112tiêu chuẩn.Và các ngành ứng dụng chủ yếu là điện tử, thiết bị điện, phích cắm và ổ cắm và các lĩnh vực tương tự khác.
2. Tính năng:
Máy đo kích thước, dung sai, vật liệu, độ cứng, độ nhám bề mặt phù hợp với yêu cầu tiêu chuẩn;
Độ cứng vật liệu là hơn 50HRC;Hệ số giãn nở nhiệt của vật liệu nhỏ, kích thước và dung sai ổn định và đáng tin cậy.
Phù hợp với:
AS / NZS 3112
Sự chỉ rõ:
| dòng sản phẩm | Tiêu chuẩn | tên sản phẩm |
| SC-A2-A1 | AS / NZS3112 HìnhA1 | Đánh giá và kích thước của thiết bị đo phích cắm điện áp thấp Hình A1 (10A, 15A, 20A) |
| SC-A2-B1 | AS / NZS3112 Hình B1 | Đánh giá và kích thước của dụng cụ đo phích cắm điện áp thấp Hình B1 |
| SC-A2-C1 | AS / NZS3112 Hình C1 | Trong quá trình thử nghiệm cắm bình thường, phích cắm ở Hình C1 (10A, 15A, 20A) |
| SC-A2-D1 | AS / NZS3112 Hình D1 | Trong quá trình kiểm tra cắm bình thường, phích cắm ở Hình D1 (10A, 15A, 21A) |
| SC-A2-E1 | AS / NZS3112 Hình E1 | Thử nghiệm đánh thủng dòng điện / Thử nghiệm phích cắm thử nghiệm độ tăng nhiệt có chân đồng trong Hình E1 |
| SC-A2-F1a | AS / NZS3112 Hình F1 a | Đánh giá và kích thước của dụng cụ đo phích cắm điện áp thấp Hình F1 (a) Phụ lục F |
| SC-A2-F1b | AS / NZS3112 Hình F1 b | Xếp hạng và Kích thước của dụng cụ đo phích cắm điện áp thấp Hình F1 (b) Phụ lục F |
| SC-A2-G1a | AS / NZS3112 Hình G1 a | Trong quá trình thử nghiệm cắm bình thường, phích cắm trong Hình G1 (a) của Phụ lục G |
| SC-A2-G1b | AS / NZS3112 Hình G1 b | Trong quá trình thử nghiệm cắm bình thường, phích cắm trong Hình G1 (b) của Phụ lục G |
| SC-A2-X1 | AS / NZS 3112 hình 3.1 abc | Độ sâu tiếp xúc Máy đo không tiếp xúc trong Hình 3.1 abc |
| SC-A2-X2 | AS / NZS 3112 hình 3.1 abc điều khoản 3.3.4 | Độ sâu của tiếp điểm Máy đo tiếp xúc trong Hình 3.1 abc |
| SC-A2-X3 | AS / NZS 3112 hình 3.1 a | Máy đo tiếp xúc trong Hình 3.1 a (lưỡi kim loại 1,58 × 6,2mm, chiều dài 12,60mm) |
| SC-A2-X4 | AS / NZS 3112 hình 3.1 b | Máy đo tiếp xúc trong Hình 3.1 b (lưỡi kim loại 1,58 × 8,93mm, chiều dài 12,60mm) |
| SC-A2-X5 | AS / NZS 3112 hình 3.1 c | Máy đo tiếp xúc trong Hình 3.1 c (chốt kim loại: Ф4,7mm, chiều dài 12,60mm) |
| SC-A2-X6 | AS / NZS 3112 hình 3.6 | Kiểm tra máy đo biến dạng bên Hình 3.6 |
| SC-A2-X7 | AS / NZS 3112 hình 3.7 | Kiểm tra máy đo biến dạng bên Hình 3.7 |
| SC-A2-X8 | AS / NZS 3112 hình 2.1 a1 | Phích cắm thử nghiệm có chân đồng trong Hình 2.1 (a1) 10A |
| SC-A2-X9 | AS / NZS 3112 hình 2.1 a1 | Phích cắm thử nghiệm với các chân đồng trong Hình 2.1 (a1) 15A |
| SC-A2-X10 | AS / NZS 3112 hình 2.1 a2 | Phích cắm thử nghiệm có chân đồng trong Hình 2.1 (a2) |
| SC-A2-X11 | AS / NZS 3112 hình 2.1 b | Phích cắm thử nghiệm có chân đồng trong Hình 2.1 (b) |
| SC-A2-X12 | AS / NZS 3112 hình 2.1 c | Phích cắm thử nghiệm có chân đồng trong Hình 2.1 (c) |
| SC-A2-X13 | AS / NZS 3112 hình 2.1 d1 | Phích cắm thử nghiệm có chân đồng trong Hình 2.1 (d1) |
| SC-A2-X14 | AS / NZS 3112 hình 2.1 d2 | Phích cắm thử nghiệm có chân đồng trong Hình 2.1 (d2) |
| SC-A2-X15 | AS / NZS 3112 hình 2.1 f | Phích cắm thử nghiệm có chân đồng trong Hình 2.1 (f) |
| SC-A2-X16 | AS / NZS 3112 hình 2.1 g | Phích cắm thử nghiệm có chân đồng trong Hình 2.1 (g) |
| SC-A2-X17 | Điều khoản AS / NZS 3112 3.3.2 | Đo pin kiểm tra 1.5N 6.20mm x 1.58mm |
| SC-A2-X18 | Điều khoản AS / NZS 3112 3.3.2 | Đo pin thử nghiệm 2N 6,20mm x 1,58mm |
| SC-A2-X19 | Điều khoản AS / NZS 3112 3.3.2 | Đo pin kiểm tra 3N 6,20mm x 1,58mm |
| SC-A2-X20 | AS / NZS 3112 Hình 2.1 | Thử nghiệm đồ gá |
| SC-A2-X21 | Điều khoản AS / NZS 3112 2.13.8 | Hộp gắn bằng gỗ trong hình 2.9 |
| SC-A2-X22 | Điều khoản AS / NZS 3112 2.13.8 | Bộ phận kẹp ghim trong Hình 2.10 a, b, c |
| SC-A2-X23 | Điều khoản AS / NZS 3112 3.6.3 | thước đo sửa đổi của Phụ lục D (đường kính thay đổi thành 43,2mm) |
| SC-A2-X24 | Điều khoản AS / NZS 3112 3.14.2 | vỏ kim loại H90mm x W60mm xD40mm với lỗ cố định |
| SC-A2-X25 | Điều khoản AS / NZS 3112 2.2.3 | Dạng ghim trong hình 2.3 |
