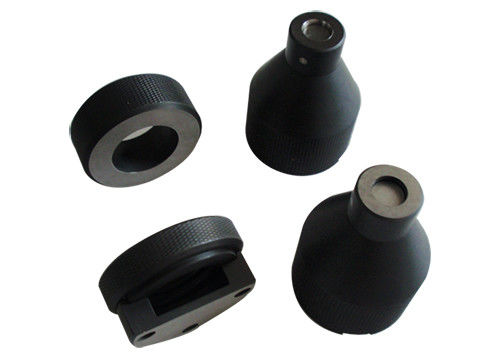

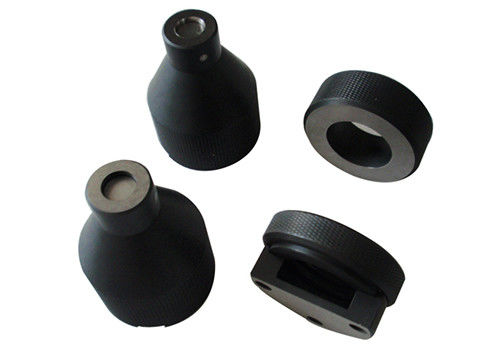

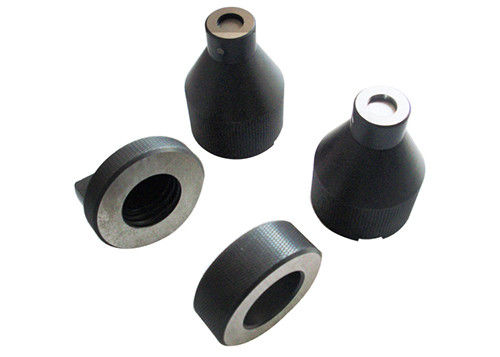

E26 Đồng hồ đo đi và không đi, đồng hồ đo ren trục vít bằng thép khuôn

IEC60061-3 E26 đồng hồ đo nắp đèn, đồng hồ đo không go, đồng hồ đo ren vít

Danh sách E26 và E26d Gauge:

Xác nhận:
IEC60061-3

Mục đích và Kiểm tra:
1. 7006-27D-3

MÁY ĐO "ĐI" CHO VỐN E26, E26 / 50x39, E26 / 51x39 & E26d
MỤC ĐÍCH:

Để kiểm tra kích thước tối đa của ren vít và kích thước T1min của mũ E26, E26 / 50x39, E26 / 51x39 hoặc E26d trên đèn thành phẩm.
KIỂM TRA:

Khi nắp của một đèn hoàn thiện đã được vặn vào máy đo đến mức nó sẽ đi, tiếp điểm trung tâm sẽ tiếp xúc với bề mặt X. Khi đèn được tháo ra khỏi máy đo, cần ít nhất hai vòng đầy đủ để tháo ren.

2. 7006-29L-4

ĐO "KHÔNG ĐI" CHO VỐN
E26, E26 / 50x39, E26 / 51x39 & E26d
MỤC ĐÍCH:

Để kiểm tra đường kính ngoài (chính) tối thiểu của ren vít, kích thước d, của nắp E26, E26 / 50x39, E26 / 51x39 hoặcE26d trên đèn thành phẩm.
KIỂM TRA:

Khi đặt đồng hồ đo qua ren của nắp trên một bóng đèn hoàn thiện, nắp được giữ ở phía trên, tiếp điểm trung tâm không được chiếu ra ngoài bề mặt X. Chỉ sử dụng trọng lượng của chính đồng hồ đo trong thử nghiệm.

3. 7006-29-3

MÁY ĐO ĐỂ KIỂM TRA LIÊN LẠC-LÀM ĐÈN PHÙ HỢP VỚI VỐN
MỤC ĐÍCH:

Để kiểm tra kích thước đèn để tiếp xúc với đui đèn E26, E26 / 50x39, E26 / 51x39 hoặc E26d.
KIỂM TRA:

Hình dạng của bóng đèn liên quan đến sự phù hợp với đui đèn được coi là đúng, nếu bóng đèn có thể được đẩy vào máy đo cho đến khi mặt phẳng W chạm đến mặt phẳng V hoặc chiếu ra ngoài nó.Đối với bóng đèn có nắp E26 / 24, khi bề mặt V và W trùng nhau, thì đỉnh của nắp bao gồm bất kỳ vật liệu hàn hoặc dẫn điện nào, không được mở rộng trên bề mặt X.

4. 7006-29A-2

MÁY ĐO VỐN TRÊN ĐÈN ĐÃ KẾT THÚC ĐỂ KIỂM TRA BẢO VỆ CHỐNG TAI NẠN LIÊN HỆ E26d
MỤC ĐÍCH:

Để kiểm tra khả năng bảo vệ chống tiếp xúc ngẫu nhiên của nắp E26d trên đèn thành phẩm.
KIỂM TRA:

Khi bóng đèn được đẩy vào máy đo xa nhất với hàn bên của nắp nằm trong hốc được cung cấp, bề mặt W của pít tông không được chiếu ra ngoài bề mặt V.

5. 7006-29B-2

MÁY ĐO CÓ ĐƯỜNG KÍNH THAM KHẢO 23 mm CHO VÒI E26d
MỤC ĐÍCH:

Để kiểm tra các kích thước S min., S max., S1min.và S1max.của mũ E26d.
KIỂM TRA:

Khi nắp (hoặc đèn) đã được đẩy vào máy đo hết mức, bề mặt W của pít tông sẽ chiếu ra ngoài bề mặt Y, nhưng đối với các nắp chưa lắp, không được chiếu ra ngoài bề mặt X.
Đối với nắp trên đèn đã hoàn thiện, bề mặt W không được chiếu ra ngoài bề mặt V.

6. 7006-29C-2

MÁY ĐO CÓ ĐƯỜNG KÍNH THAM KHẢO 13,2 mm CHO VÒI E26d
MỤC ĐÍCH:

Để kiểm tra kích thước C max.và tối đa C1.của mũ E26d.
KIỂM TRA:

Khi nắp chưa lắp đã được đẩy vào máy đo hết mức, bề mặt W của pít tông sẽ không chiếu ra ngoài bề mặt X. Đối với nắp trên đèn thành phẩm, bề mặt W không được chiếu ra ngoài bề mặt V. Trong trường hợp này, nắp phải được định vị sao cho vật hàn trên tiếp điểm trung gian nằm trong phần lõm được cung cấp trong máy đo.

7. 7006-29D-1
HƯỚNG DẪN CÓ ĐƯỜNG KÍNH THAM KHẢO 10,4 mm ĐỐI VỚI VỐN E26d TRÊN ĐÈN ĐÃ HOÀN THIỆN
MỤC ĐÍCH:

Để kiểm tra kích thước tối thiểu C1 và tối thiểu T1, hiển thị trên tờ 7004-29 và kích thước tối đa của ren nắp.
KIỂM TRA:

Khi đèn đã được vặn vào máy đo ở mức độ nó sẽ đi, bề mặt “W” sẽ đồng phẳng với hoặc chiếu ra ngoài bề mặt “V”.Sau thử nghiệm này, cần có ít nhất hai vòng đầy đủ của bóng đèn để tách nó ra khỏi máy đo.

-------------------------------------------------- -------------------------------------------------- ---------------------------------
7006-27D-3 ĐO "ĐI" CHO CÁC VỐN E26, E26 / 50x39, E26 / 51x39 & E26d
7006-29L-4 BỘ ĐO "KHÔNG ĐI" CHO CÁC VỐN E26, E26 / 50x39, E26 / 51x39 & E26d
7006-29-3 MÁY ĐO ĐỂ KIỂM TRA LIÊN HỆ-LÀM CÁC ĐÈN PHÙ HỢP VỚI VỐN
MÁY ĐO 7006-29A-2 CHO VỐN TRÊN ĐÈN ĐÃ HOÀN THÀNH ĐỂ KIỂM TRA BẢO VỆ CHỐNG TAI NẠN LIÊN HỆ E26d
MÁY ĐO 7006-29B-2 VỚI ĐƯỜNG KÍNH THAM KHẢO 23 mm CHO VÒI E26d
MÁY ĐO 7006-29C-2 VỚI ĐƯỜNG KÍNH THAM KHẢO 13,2 mm CHO VÒI E26d
7006-29D-1 GUAGE VỚI ĐƯỜNG KÍNH THAM KHẢO 10,4 mm CHO VỐN E26d TRÊN ĐÈN ĐÃ HOÀN THIỆN
