Thông tin chi tiết sản phẩm:
Thanh toán:
|
| Standards: | IEC60061-3 | Material: | Mold steel |
|---|---|---|---|
| 7006-27D-3: | GO GAUGE FOR CAPS E26, E26/50x39, E26/51x39 & E26d | 7006-29L-4: | NOT GO GAUGE FOR CAPS E26, E26/50x39, E26/51x39 & E26d |
| 7006-29-3: | GAUGE FOR TESTING CONTACT-MAKING OF LAMPS FITTED WITH CAPS | Gauge Name: | E26 Lamp Cap Gauge |
| Điểm nổi bật: | E26 Go No Go Gauge,7006-29-3 Go No Go Gauge,Mold Steel Cap Lamp Gauge |
||
7006-29-3 E26 Dụng cụ đo nắp đèn Không đi kèm Máy đo để kiểm tra Tiếp xúc - Chế tạo đèn được trang bị với nắp
Xác nhận:
IEC60061-3
Tên máy đo và Mục đích kiểm tra
1. E26, E26 / 50x39, E26 / 51x39 & E26d ĐO "KHÔNG ĐI" CHO VỐN 7006-29L-4
KIỂM TRA:
Khi đặt đồng hồ đo qua ren của nắp trên một bóng đèn hoàn thiện, nắp được giữ ở trên cùng, tiếp điểm trung tâm không được chiếu ra ngoài bề mặt X. Chỉ trọng lượng của chính đồng hồ đo mới được sử dụng trong thử nghiệm.
MỤC ĐÍCH:
Để kiểm tra đường kính ngoài (chính) tối thiểu của ren vít, kích thước d, của nắp E26, E26 / 50x39, E26 / 51x39 hoặcE26d trên đèn thành phẩm.
2. ĐO "ĐI" CHO CÁC VỐN E26, E26 / 50x39, E26 / 51x39 & E26d7006-27D-3
KIỂM TRA:
Khi nắp của đèn hoàn thiện đã được vặn vào máy đo ở mức độ nó sẽ đi, tiếp điểm trung tâm sẽ chạm vào bề mặt X. Khi đèn được tháo ra khỏi máy đo, cần phải có ít nhất hai vòng đủ để tháo ren ra.
MỤC ĐÍCH:
Để kiểm tra kích thước tối đa của ren vít và kích thước T1min của mũ E26, E26 / 50x39, E26 / 51x39 hoặc E26d trên đèn thành phẩm.
3. ĐO KIỂM TRA LIÊN LẠC-LÀM ĐÈN PHÙ HỢP VỚI VỐN 7006-29-3
KIỂM TRA:
Hình dạng của bóng đèn liên quan đến sự phù hợp với đui đèn được coi là đúng, nếu bóng đèn có thể được đẩy vào máy đo cho đến khi mặt phẳng W chạm đến mặt phẳng V hoặc chiếu ra ngoài nó.Đối với bóng đèn có nắp E26 / 24, khi bề mặt V và W trùng nhau, thì đỉnh của nắp bao gồm bất kỳ vật liệu hàn hoặc dẫn điện nào, không được mở rộng trên bề mặt X.
MỤC ĐÍCH:
Để kiểm tra kích thước đèn để tiếp xúc với đui đèn E26, E26 / 50x39, E26 / 51x39 hoặc E26d.

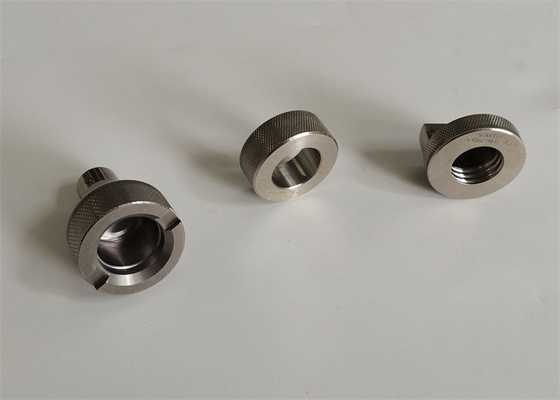

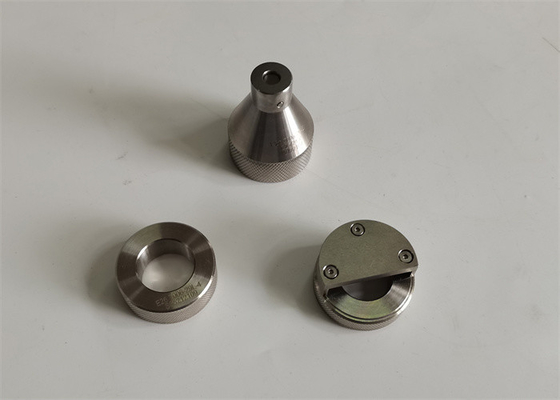

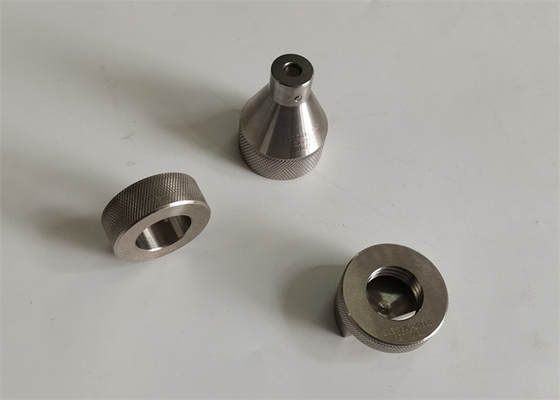

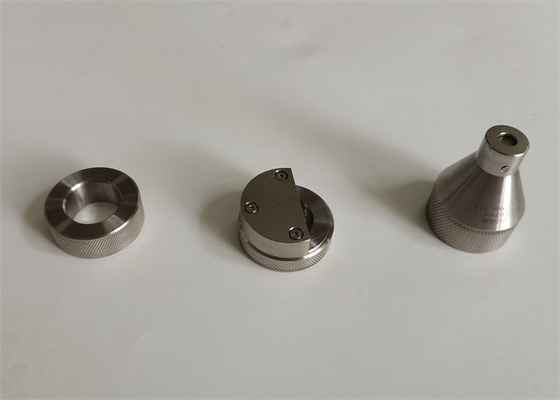

E26 và E26d Gauge Danh sách đầy đủ:
| Số mô hình | Tên máy đo |
| 7006-27D-3 | ĐO "ĐI" CHO CÁC VỐN E26, E26 / 50x39, E26 / 51x39 & E26d |
| 7006-29L-4 | ĐO "KHÔNG ĐI" CHO CÁC VỐN E26, E26 / 50x39, E26 / 51x39 & E26d |
| 7006-29-3 | MÁY ĐO ĐỂ KIỂM TRA LIÊN LẠC-LÀM ĐÈN PHÙ HỢP VỚI VỐN |
| 7006-29A-2 | MÁY ĐO VỐN TRÊN ĐÈN ĐÃ HOÀN THÀNH ĐỂ KIỂM TRA BẢO VỆ CHỐNG TAI NẠN LIÊN HỆ E26d |
| 7006-29B-2 | MÁY ĐO CÓ ĐƯỜNG KÍNH THAM KHẢO 23 mm CHO VÒI E26d |
| 7006-29C-2 | MÁY ĐO CÓ ĐƯỜNG KÍNH THAM KHẢO 13,2 mm CHO VÒI E26d |
| 7006-29D-1 | HƯỚNG DẪN CÓ ĐƯỜNG KÍNH THAM KHẢO 10,4 mm ĐỐI VỚI VỐN E26d TRÊN ĐÈN ĐÃ HOÀN THIỆN |
-------------------------------------------------- -------------------------------------------------- ---------------------------------
7006-27D-3 ĐO "ĐI" CHO CÁC VỐN E26, E26 / 50x39, E26 / 51x39 & E26d
7006-29L-4 BỘ ĐO "KHÔNG ĐI" CHO CÁC VỐN E26, E26 / 50x39, E26 / 51x39 & E26d
7006-29-3 MÁY ĐO ĐỂ KIỂM TRA LIÊN HỆ-LÀM CÁC ĐÈN PHÙ HỢP VỚI VỐN
MÁY ĐO 7006-29A-2 CHO VỐN TRÊN ĐÈN ĐÃ HOÀN THÀNH ĐỂ KIỂM TRA BẢO VỆ CHỐNG TAI NẠN LIÊN HỆ E26d
MÁY ĐO 7006-29B-2 VỚI ĐƯỜNG KÍNH THAM KHẢO 23 mm CHO VÒI E26d
MÁY ĐO 7006-29C-2 VỚI ĐƯỜNG KÍNH THAM KHẢO 13,2 mm CHO VÒI E26d
7006-29D-1 GUAGE VỚI ĐƯỜNG KÍNH THAM KHẢO 10,4 mm CHO VỐN E26d TRÊN ĐÈN ĐÃ HOÀN THIỆN
