IEC60061-3 Máy đo nắp đèn

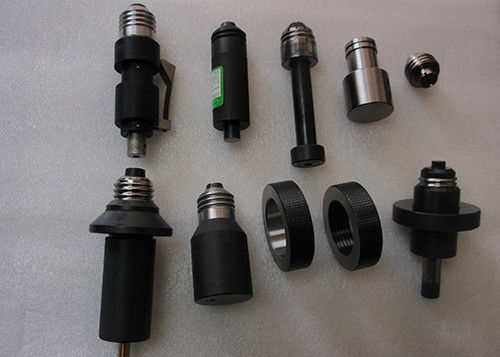

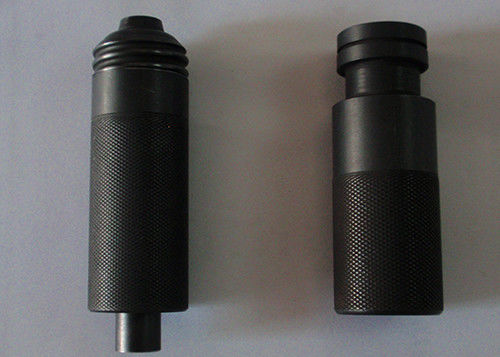

IEC60061 - 3 Đồng hồ đo cho đui đèn E27 Đồng hồ đo giá đỡ đèn trục vít

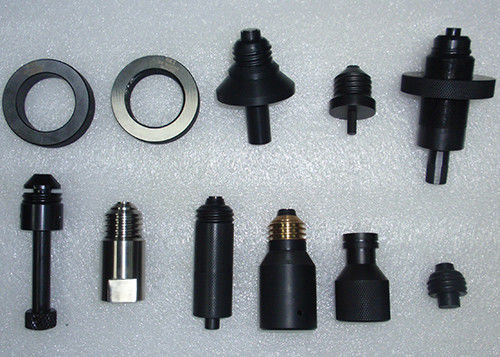

Đồng hồ đo cho danh sách đèn E27:

Xác nhận:

IEC60061-3

Mục đích và Kiểm tra:

(1) 7006-25A-2 "GO" Gauge cho đui đèn

MỤC ĐÍCH: Để kiểm tra:

a) Kích thước nhỏ nhất của ren vít đui đèn theo các tờ 7004-21 và 7004-27.

b) Kích thước X theo tờ 7005-20

c) Tính tương thích cơ học của đui đèn đối với lam có kích thước bất lợi.

THỬ NGHIỆM: a) Có thể vặn phần ren của đồng hồ đo vào đui đèn mà không cần dùng lực quá mức.

b) Khi đồng hồ đo đã được vặn hết cỡ, dấu Y trên pít tông phải đồng phẳng với dấu A trên trục.

c) Ống bọc sau đó được đặt trên trục của máy đo với đầu hở của nó nằm trên mép trên của vỏ vít của giá đỡ. Với ống bọc ở vị trí này, pít tông được đẩy xuống hết mức.

d) Bề mặt B của dụng cụ đo sau đó phải nằm giữa các dấu X1 và X2 trên pít tông hoặc đồng phẳng với một trong hai dấu đó;nó sẽ không nằm ngoài họ.

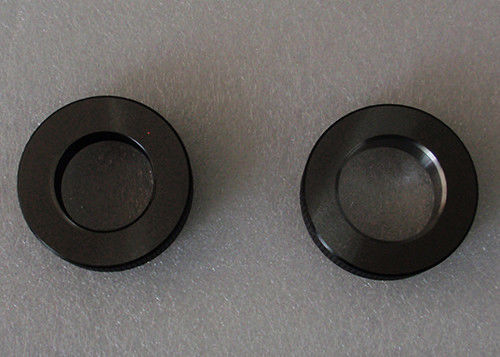

(2) Máy đo “KHÔNG ĐI” 7006-26-4

MỤC ĐÍCH: Để kiểm tra đường kính nhỏ nhất của ren vít, kích thước D1, của đui đèn

KIỂM TRA: Ren vít của đui đèn phải được giả định là đúng nếu đồng hồ đo không đi vào trọng lượng của chính nó đến mức ren nhô ra ngoài bề mặt T.

(3) 7006-21-5

Máy đo để kiểm tra khả năng bảo vệ chống hư hỏng cổ bóng đèn và để kiểm tra khả năng tiếp xúc

MỤC ĐÍCH: Để kiểm tra:

a) Bảo vệ chống hư hỏng cổ bóng đèn bằng vành của đui đèn E27.

b) Ghi nhãn tiếp xúc trong đui đèn E27 đối với bóng đèn có kích thước bất lợi cho việc tiếp xúc.

THÍ NGHIỆM: a) Khi đồng hồ đo được vặn hoàn toàn về nhà với mômen xoắn là:

----- 1,0 Nm cho người giữ gốm.

----- 0,4 Nm cho tất cả các chủ sở hữu khác.

Phải có một khe hở giữa máy đo và mép của vành đui đèn.

b) Ở vị trí này và với đui đèn được nối trong mạch thử nghiệm như hình minh họa, đèn báo sẽ sáng.

* Một thước đo cảm giác có độ dày xấp xỉ 0,08 mm và chiều rộng 5 mm sẽ được sử dụng để kiểm tra xem khe hở này có tồn tại trên toàn bộ chu vi hay không.

(4) Máy đo 7006-22A-5 để kiểm tra đánh dấu tiếp xúc và bảo vệ chống tiếp xúc ngẫu nhiên trong quá trình lắp đèn

MỤC ĐÍCH: Để kiểm tra đui đèn E27 về:

a) Tiếp xúc với đèn có kích thước bất lợi.

b) Bảo vệ chống tiếp xúc ngẫu nhiên với các bộ phận mang điện, ví dụ như vỏ nắp, trong quá trình lắp đèn vào.

KIỂM TRA: Giá đỡ được kết nối trong mạch thử nghiệm như hình minh họa.

a) Với nút A ở vị trí 2 và nút B mở, máy đo được vặn hoàn toàn về nhà, ở vị trí này, cả hai đèn sẽ sáng.

b) Sau thử nghiệm a) ở trên, đồng hồ đo được rút ra cho đến khi đèn tắt. Công tắc A được chuyển sang vị trí 1 và công tắc B đóng.Máy đo sau đó được vặn vào từ từ cho đến khi một trong hai đèn sáng. Với máy đo được giữ ở vị trí này, công tắc B được mở và đầu dò thử nghiệm ở mặt của máy đo được trượt xuống dưới đến mức nó sẽ đi vào không gian giữa ở vị trí này, đèn không được sáng.

(5) 7006-22B-1

Máy đo để phát hiện các tiếp điểm bên với các cạnh cắt

MỤC ĐÍCH: Để phát hiện sự tồn tại của các cạnh cắt trên các tiếp điểm bên trong đui đèn E27.

THỬ NGHIỆM: a) Máy đo được vặn chặt vào đui đèn đến mức nó sẽ đi, tổ hợp này sau đó được đặt với pít-tông của máy đo ở vị trí nằm ngang và mặt pít-tông được giữ vào các tiếp điểm của giá đỡ.

b) Ở vị trí này, có thể quay pít tông theo chiều kim đồng hồ và ngược chiều kim đồng hồ ít nhất một góc 60 ° theo cả hai hướng.

c) Sau thử nghiệm này, tổ hợp được đặt với pít tông ở vị trí thẳng đứng và mặt pít tông được ép vào các tiếp điểm của giá đỡ với tổng lực là 10N.

d) Ở vị trí này, có thể quay pít tông theo chiều kim đồng hồ và ngược chiều kim đồng hồ ít nhất một góc 60 ° theo cả hai hướng.

e) Đui đèn tuân thủ nếu mô-men xoắn áp dụng cho cả hai thử nghiệm không vượt quá 0,4 Nm.

(6) 7006-22C-1

Đo I để kiểm tra khả năng phục hồi liên hệ bên

MỤC ĐÍCH: Để kiểm tra khả năng phục hồi tiếp xúc bên tối thiểu của đui đèn E27.

THỬ NGHIỆM: a) (Các) tiếp điểm bên của thiết bị lưỡng tính phải được nối điện với máy đo như được chỉ ra trong mạch thử nghiệm ..

b) Với thanh trung tâm ở vị trí phía trên, đồng hồ đo được vặn vào bộ điều chỉnh đèn mà không sử dụng lực quá mức ..

c) Dụng cụ đo được cố định bằng cách vặn đai ốc xuống cho đến khi bộ phận giữ và thước đo của người chơi cá cược đã được tháo ra.

d) Sau đó thanh chính giữa được vặn xuống với mômen xoắn 0,4 Nm.

e) Trong các điều kiện này, đèn báo sẽ sáng.

f) Sau đó, thanh chính giữa phải được vặn lại cho đến khi vạch của nó vượt qua 10 phần tỷ lệ (= 0,2mm).Ở vị trí này, đèn báo vẫn sáng.

(7) 7006-22D-1

Gauge II để kiểm tra khả năng phục hồi liên hệ bên

MỤC ĐÍCH: Để kiểm tra khả năng phục hồi tiếp xúc bên tối thiểu của đui đèn E27.

THỬ NGHIỆM: a) (Các) tiếp điểm bên của thiết bị lưỡng tính phải được nối điện với máy đo như được chỉ ra trong mạch thử nghiệm ..

b) Máy đo được vặn trong đui đèn với mômen xoắn 1Nm ...

c) Ở vị trí này, đèn báo sẽ sáng.

Thử nghiệm phải được thực hiện sau thử nghiệm với đồng hồ đo để thử nghiệm tạo tiếp xúc.
