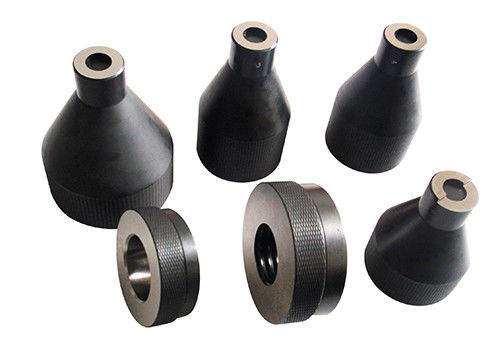

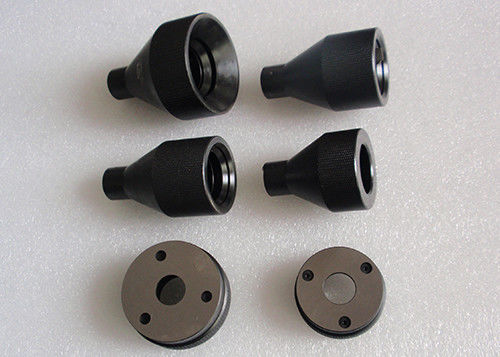

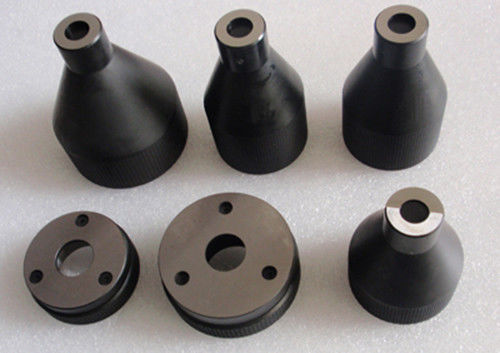

SGS Đi và Không đi Máy đo

E27 Máy đo nắp đèn Không đi dây Máy đo mô men xoắn IEC60061 - 3

Danh sách máy đo:

Thông tin chi tiết sản phẩm:
Loại máy đo: Máy đo nắp đèn E27
Tiêu chuẩn tham chiếu: IEC60061-3

Số mô hình:

7006-27B-1 Go Gauge cho E27 Caps trên đèn thành phẩm
7006-28A-1 Not Go Gauge cho E27 Caps trên đèn thành phẩm

7006-27C-1 Go Gauge cho kích thước “S1” của E27 Caps trên đèn thành phẩm
7006-50-1 MÁY ĐO ĐÈN ĐÃ HOÀN THÀNH PHÙ HỢP VỚI VỐN E27 ĐỂ KIỂM TRA LIÊN HỆ LÀM

7006-51A-2 E27 Gauge cho nắp trên đèn thành phẩm để kiểm tra khả năng bảo vệ chống tiếp xúc ngẫu nhiên trong quá trình chèn
7006-51-2 Máy đo E27 dành cho nắp trên đèn đã hoàn thiện để thử nghiệm khả năng bảo vệ chống tiếp xúc ngẫu nhiên

Hướng dẫn đo:
1.7006-27B-1 Go Gauge cho E27 Caps trên đèn thành phẩm
Mục đích: Để kiểm tra kích thước tối đa của ren vít và kích thước tối thiểu T1 của nắp trên đèn thành phẩm thể hiện trên tờ 7004-21
Kiểm tra: Khi nắp của đèn đã hoàn thiện đã được vặn vào máy đo theo mức độ nó sẽ đi, tiếp điểm trung tâm phải đồng phẳng với hoặc chiếu xa hơn bề mặt X.

2.7006-27C-1 Go Gauge cho kích thước “S1” của E27 Caps trên đèn thành phẩm
Mục đích: Để kiểm tra kích thước S1 tối thiểu và S1 tối đa của nắp E27 trên đèn thành phẩm được thể hiện trên tờ 7004-21
Thử nghiệm:
Kiểm tra: Khi nắp của đèn thành phẩm đã được đẩy vào máy đo hết mức, bề mặt pít tông “W” sẽ đồng phẳng với hoặc chiếu ra ngoài bề mặt “X” nhưng nó không được chiếu ra ngoài bề mặt “Y ”

3.7006-50-1
MÁY ĐO ĐÈN ĐÃ HOÀN THÀNH PHÙ HỢP VỚI VỐN E27 ĐỂ KIỂM TRA LIÊN HỆ LÀM
Mục đích: Để kiểm tra kích thước của bóng đèn để tiếp xúc với các giá đỡ IEC
Kiểm tra: Hình dạng của bóng đèn liên quan đến sự phù hợp với đui đèn được cho là đúng, nếu bóng đèn có thể được đẩy vào máy đo cho đến khi mặt phẳng W chạm đến mặt phẳng V hoặc chiếu ra ngoài nó

4. 7006-28A-1 Not Go Gauge cho E27 Caps trên đèn thành phẩm
MỤC ĐÍCH: Để kiểm tra đường kính ngoài (chính) tối thiểu của ren vít, kích thước “d”, của nắp E27 trên đèn thành phẩm được trình bày trên tờ 7004-21
KIỂM TRA: Khi máy đo được đặt trên ren của nắp trên một đèn đã hoàn thiện, nắp được giữ ở phía trên, tiếp điểm trung tâm không được chiếu ra ngoài bề mặt “X”, Chỉ có trọng lượng của chính máy đo mới được sử dụng tốt nhất.

5. (7006-51A-2)
E27 Đồng hồ đo cho nắp trên đèn thành phẩm để kiểm tra khả năng bảo vệ chống tiếp xúc ngẫu nhiên trong quá trình lắp vào
Mục đích: Để kiểm tra khả năng bảo vệ chống tiếp xúc ngẫu nhiên trong quá trình lắp nắp E27 trên đèn thành phẩm
Thử nghiệm: Hình dạng của bóng đèn liên quan đến bảo vệ chống tiếp xúc ngẫu nhiên được giả định là đúng nếu, khi đẩy bóng đèn vào máy đo càng xa càng tốt, bề mặt W không nhô ra ngoài bề mặt V

6.7006-51-2
E27 Đồng hồ đo cho nắp trên đèn thành phẩm để kiểm tra khả năng bảo vệ chống tiếp xúc ngẫu nhiên
Mục đích: Để kiểm tra khả năng bảo vệ chống tiếp xúc ngẫu nhiên của nắp E27 / 51X39 trên đèn thành phẩm
Thử nghiệm: Hình dạng của bóng đèn liên quan đến bảo vệ chống tiếp xúc ngẫu nhiên được giả định là đúng nếu, khi đẩy bóng đèn vào máy đo càng xa càng tốt, bề mặt W không nhô ra ngoài bề mặt V

Gauge cho E27 Như sau
7006-27B-1 Go Gauge cho E27 Caps trên đèn thành phẩm
7006-28A-1 Not Go Gauge cho E27 Caps trên đèn thành phẩm
7006-27C-1 Go Gauge cho kích thước “S1” của E27 Caps trên đèn thành phẩm
7006-50-1 MÁY ĐO ĐÈN ĐÃ HOÀN THÀNH PHÙ HỢP VỚI VỐN E27 ĐỂ KIỂM TRA LIÊN HỆ LÀM
7006-51A-2 E27 Gauge cho nắp trên đèn thành phẩm để kiểm tra khả năng bảo vệ chống tiếp xúc ngẫu nhiên trong quá trình chèn
7006-51-2 Máy đo E27 dành cho nắp trên đèn đã hoàn thiện để thử nghiệm khả năng bảo vệ chống tiếp xúc ngẫu nhiên
