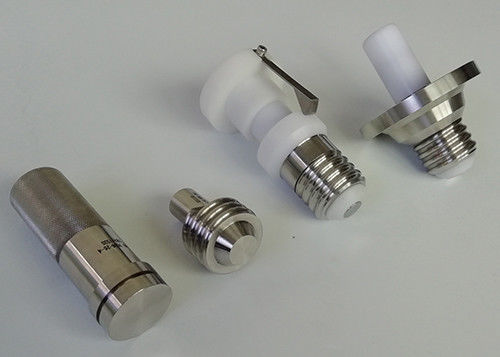

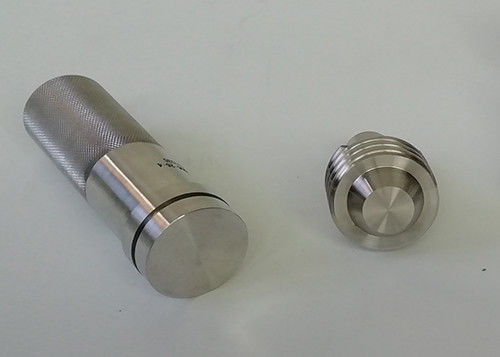

Đồng hồ đo bằng thép không gỉ E40 IEC60061-3 cho đui đèn

Đồng hồ đo cho đui đèn E40 E14 Đồng hồ đo áp suất cao cho đui đèn

Danh sách:

ĐI ĐO CHO BA VÍT CỦA ĐÈN ĐÈN E10, E14 VÀ E407006-25-7

MỤC ĐÍCH:

Để kiểm tra kích thước tối thiểu của ren vít đui đèn và kích thước X hiển thị trên tờ 7005-20

KIỂM TRA:

Có thể vặn dụng cụ đo vào đui đèn mà không sử dụng lực quá mức.

(Đối với mômen được đặt trong trường hợp có nghi ngờ, xem IEC 60238, điều 4,4).

Khi đồng hồ đo đã được vặn hết mức, vành của vỏ vít của đui đèn sẽ đồng phẳng với nhau hoặc chiếu ra ngoài Y1, nhưng nó không được chiếu ra ngoài bề mặt Y2.

7006-26-4

MÁY ĐO "KHÔNG ĐƯỢC ĐI" CHO BỘ ĐÈN VÍT CỦA ĐÈN E10, EP10, EY10, E14, E27, E39 VÀ E40

MỤC ĐÍCH:

Để kiểm tra kích thước tối thiểu của ren vít, kích thước D1, của đui đèn E10, EP10, EY10, E14, E27, E39 VÀ E40.

KIỂM TRA:

Ren vít của đui đèn phải được giả định là chính xác nếu đồng hồ đo không đi vào bằng trọng lượng của chính nó đến mức ren nhô ra ngoài bề mặt T.

MÁY ĐO CẮM CHO ĐÈN E14 ĐỂ KIỂM TRA LIÊN HỆ LÀM

PLUG GAGUE CHO LAMPHOLDER E14 CÓ KÈM HÌNH CHỮ NHẬT CHO KẸO LMPS ĐỂ KIỂM TRA LIÊN HỆ LÀM

MÁY ĐO KIỂM TRA LIÊN LẠC VÀ BẢO VỆ CHỐNG TAI NẠN LIÊN HỆ TRONG THỜI GIAN CHÈN ĐÈN TRONG ĐÈN E14

MỤC ĐÍCH: Để kiểm tra đui đèn E14 về:

a) Tiếp xúc với đèn có kích thước bất lợi.

b) Bảo vệ chống tiếp xúc ngẫu nhiên với các bộ phận mang điện, viz.vỏ nắp, trong quá trình lắp đèn.

KIỂM TRA: Giá đỡ được kết nối trong mạch thử nghiệm như hình minh họa.

a) Với công tắc A ở vị trí 2 và công tắc B mở, đồng hồ đo được vặn hoàn toàn về nhà.

Ở vị trí này, cả hai đèn sẽ sáng.

b) Khi công tắc A ở vị trí 1 và công tắc B đóng, đồng hồ đo được vặn vào từ từ cho đến khi một trong hai đèn sáng.

Với đồng hồ đo được giữ ở vị trí này, công tắc B được mở và đầu dò thử nghiệm ở cạnh của đồng hồ đo được trượt xuống dưới trong chừng mực

nó sẽ đi vào khoảng trống giữa máy đo và giá đỡ.

Ở vị trí này, đèn sẽ không sáng.

7006-25-7

MÁY ĐO "ĐI" CHO BA VÍT CỦA ĐÈN ĐÈN E10, E14 VÀ E40

7006-26-4

MÁY ĐO "KHÔNG ĐƯỢC ĐI" CHO BỘ ĐÈN VÍT CỦA ĐÈN E10, EP10, EY10, E14, E27, E39 VÀ E40

7006-30-2.

MÁY ĐO CẮM CHO ĐÈN LAMPHOLDER E14 ĐỂ KIỂM TRA LIÊN HỆ-ĐÁNH DẤU

7006-30A-1

E14 MÁY ĐO CẮM CHO ĐÈN ĐÈN E14 CÓ KÈM HÌNH NÉT DÀNH CHO ĐÈN KÈM ĐỂ KIỂM TRA TIẾP THỊ KẾT NỐI

7006-31-5

E14 MÁY ĐO ĐỂ KIỂM TRA LIÊN HỆ-ĐÁNH DẤU VÀ BẢO VỆ CHỐNG TAI NẠN LIÊN HỆ TRONG THỜI GIAN CHÈN ĐÈN TRONG LAMPHOLDERS

IEC60238 Hình5 E14 Nắp thử nghiệm cho điều khoản thử nghiệm mô-men xoắn 18 của IEC60238

IEC60238 Hình11 E14 Nắp thử nghiệm cho thử nghiệm nhiệt độ 14.4 và 19.3 của IEC60238

IEC60238 Hình 13 E14 Nắp thử nghiệm A cho đui đèn E14 của IEC60238

IEC60238 Hình 13 E14 Nắp thử nghiệm B cho đui đèn E14 của IEC60238

60399-IEC-04-1

Máy đo “GO” cho ren thùng của đui đèn có vòng giữ bóng E14

Máy đo “Not GO” cho ren thùng của đui đèn có vòng giữ bóng E14
