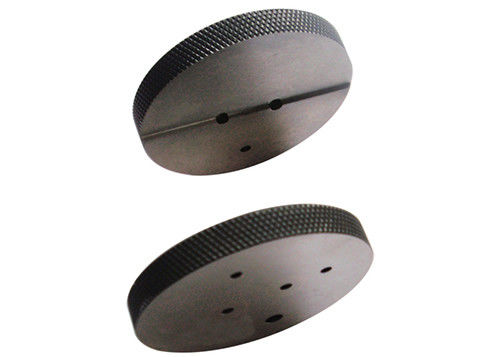

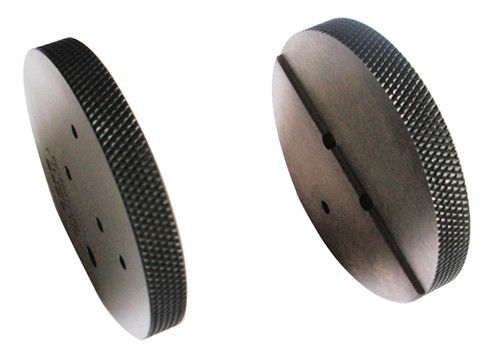

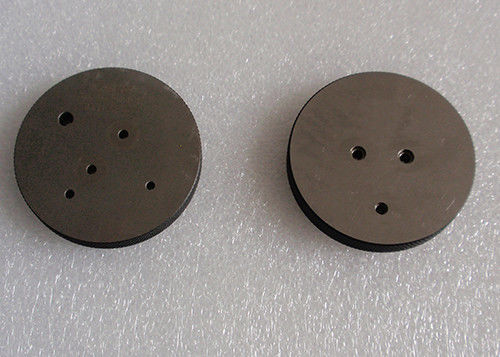

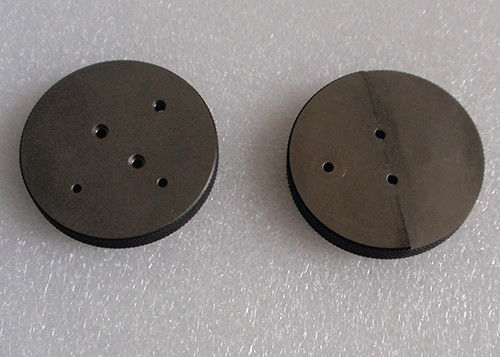

Đèn hoàn thành T8 G13 Máy đo nắp đèn, Máy đo nắp Bi pin IEC60968-1

G13 Nắp đèn Đồng hồ đo Bi Pin Go No Go Pin Đồng hồ đo trên đèn thành phẩm T8

Danh sách G13 Gauge:

Phù hợp với:

IEC60968-1, IEC60061-3 G13

7006-45-4

Đồng hồ đo đi cho nắp bi-pin trên đèn thành phẩm G13
MỤC ĐÍCH:

Để kiểm tra kích thước b bc-, F min., Max
và sự dịch chuyển đường kính chân kết hợp của các chân
(bao gồm bosges) của nắp bi-pin G13 trên đèn thành phẩm.
KIỂM TRA:

Pina của nắp capa trên đèn hoàn thiện phải đi vào máy đo ở bề mặt và khi được lắp vào hoàn toàn, bề mặt
của nắp và đồng hồ đo phải tiếp xúc Ở vị trí này, đầu của các chốt phải đồng phẳng với
hoặc dự án vượt ra ngoài bề mặt, nhưng không được vượt quá bề mặt.
Mỗi chốt riêng lẻ phải đi vào lỗ ei ở bề mặt o cho đến khi mặt của nắp và bề mặt của tiếp điểm đồng hồ đo.

7006-44-5

Đi và không đi để đo nắp bi-pin chưa gắn

MỤC ĐÍCH:

Để kiểm tra kích thước min, emax, fmin., Gmax, max.và sự tách rời chân cắm kết hợp và sự dịch chuyển của các chân (bao gồm cả bossea) của nắp hai chân chưa được gắn chặt G13.
KIỂM TRA:

Các chốt của nắp phải đi vào máy đo ở bề mặt và khi được lắp hoàn toàn, các bề mặt của nắp và máy đo sẽ tiếp xúc với nhau.Ở vị trí này, các đầu của chân phải đồng phẳng với nhau hoặc chiếu
vượt ra ngoài bề mặt X. Mỗi chốt riêng lẻ sẽ đi vào lỗ ea cho đến khi ông chủ của chốt và bề mặt
của tiếp điểm đo, nhưng chúng sẽ không đi vào lỗ.Ông chủ của chốt riêng sẽ đi vào lỗ b
ở bề mặt cho đến bề mặt của nắp và tiếp xúc với gnuge.

Ứng dụng:

Thiết bị Shice Quảng Châu cung cấp nhiều loại thước đo để đáp ứng các tiêu chuẩn chung nhất bao gồm cả những tiêu chuẩn từ

IEC, EN, UL, GB, DIN, VDE và các loại khác.

Các tiêu chuẩn như vậy yêu cầu kiểm tra kích thước và độ nét, v.v.

Các đồng hồ đo này được làm từ thép không gỉ cao cấp và thép thích hợp với độ cứng ít nhất 60 HRC và độ nhám theo yêu cầu tiêu chuẩn.

Mỗi máy đo được cung cấp một chứng chỉ hiệu chuẩn.
