Thông tin chi tiết sản phẩm:
Thanh toán:
|
| Tiêu chuẩn: | IEC60061-3 | Vật chất: | Khuôn thép |
|---|---|---|---|
| 7006-142-1: | Đo đi và không đi cho mũ GX53 | 7006-142D-1: | Máy đo KHÔNG ĐI cho capx GX53 |
| 7006-142E-1: | Máy đo đi và không đi để kiểm tra các rãnh khóa trong mũ GX53 | 7006-142F-1: | Máy đo KHÔNG ĐI để kiểm tra các rãnh khóa trong mũ GX53 |
| Mục đích: | Để kiểm tra mũ GX53 | Kiểu: | Máy đo nắp đèn |
| Điểm nổi bật: | Máy đo nắp đèn 7006-142-1,Máy đo nắp đèn CNAS,Máy đo không đi kèm IEC60061-3 |
||

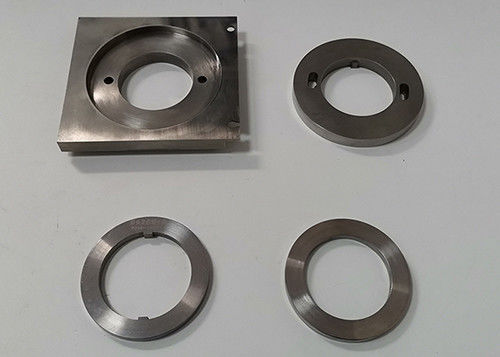

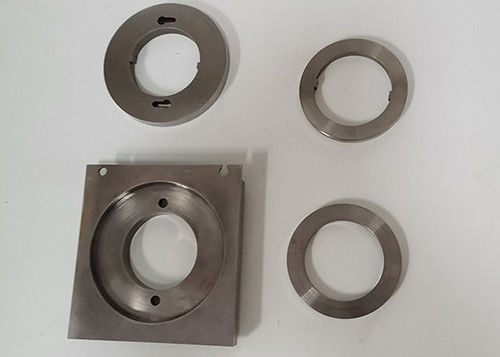

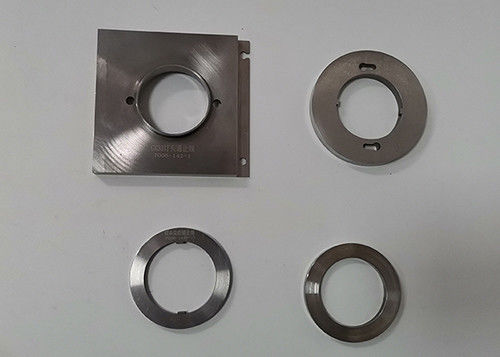

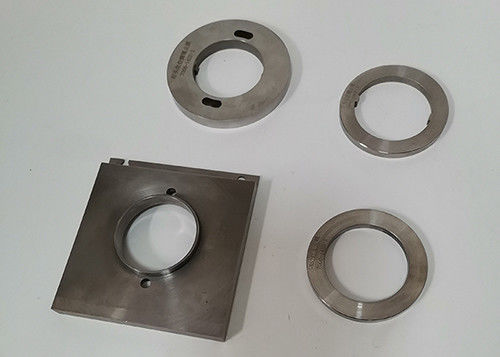

IEC60061-3 Máy đo đi và không đi để kiểm tra các rãnh then trong nắp GX53
Phù hợp với:
IEC60968-1, IEC60061-3 GX53
| 7006-142-1 | Đo đi và không đi cho mũ GX53 |
| 7006-142D-1 | Máy đo KHÔNG ĐI cho capx GX53 |
| 7006-142E-1 | Máy đo đi và không đi để kiểm tra các rãnh then hoa trong mũ GX53 |
| 7006-142F-1 | Máy đo KHÔNG ĐI để kiểm tra các rãnh then hoa trong mũ GX53 |
Sự chỉ rõ:
(I) 7006-142-1 Đo đi và không đi cho mũ GX53
Mục đích:
Để kiểm tra mũ GX53.về các khía cạnh sau:
-đường kính của các chân cá nhân kích thước A);
- chuyển vị kết hợp và đường kính của các chốt (kích thước A và D);
-chiều dài của các chân (kích thước F1);
-chiều dài và đường kính của chân cắm (kích thước F2 và E);
- đường viền giới hạn tối đa đối với các kích thước M, L1 và K.
Thử nghiệm:
Có thể chèn các chân riêng lẻ của nắp từ
mặt Z vào lỗ a1 và tháo chốt dọc theo rãnh.
Không thể cắm các chốt của nắp vào lỗ a2.
Có thể lắp nắp từ bề mặt Z vào đồng hồ đo cho đến khi chuẩn
vị trí của nắp tiếp xúc với bề mặt Y của máy đo. ở vị trí này
các chốt và trụ giữa không được chiếu ra ngoài bề mặt của máy đo.
(II) Máy đo 7006-142D-1 NOT GO cho capx GX53
Mục đích:
Để kiểm tra đường kính nắp tối thiểu (kích thước L1) của nắp GX53
Thử nghiệm:
Không thể lắp nắp vào máy đo.
(III) 7006-142E-1 Máy đo đi và không đi để kiểm tra các rãnh then hoa trong mũ GX53
Mục đích:
Để kiểm tra mũ GX53-1 theo các khía cạnh sau:
chính xác vị trí rãnh then liên quan đến chốt nắp:
chiều cao và chiều rộng tối thiểu của rãnh then (kích thước W và X2)
để ngăn khả năng chỉ chèn một chốt
Thử nghiệm:
Có thể lắp nắp vào máy đo cho đến khi
mặt phẳng chuẩn của nắp tiếp xúc với bề mặt của máy đo.Nó có trách nhiệm
sau đó có thể xoay nắp vào vị trí tiếp xúc.
Không thể chỉ cắm một chốt của nắp vào máy đo và xoay
máy đo vào vị trí tiếp xúc.
(IV) Máy đo 7006-142F-1 NOT GO để kiểm tra rãnh then trong mũ GX53
Mục đích:
Để kiểm tra chiều rộng rãnh then tối thiểu (kích thước X) của mũ GX53
Thử nghiệm:
Không thể lắp nắp vào máy đo.
Ứng dụng:
Thiết bị Quảng Châu Shice cung cấp nhiều loại thước đo để đáp ứng các tiêu chuẩn phổ biến nhất bao gồm các tiêu chuẩn từ IEC, EN, UL, DIN, VDE và các tiêu chuẩn khác.Các tiêu chuẩn như vậy yêu cầu kiểm tra kích thước & độ nét, v.v ... các đồng hồ đo này được chế tạo từ thép không gỉ cao cấp và thép thích hợp với độ cứng ít nhất 60 HRC và độ nhám theo tiêu chuẩn yêu cầu.Mỗi máy đo được cung cấp một chứng chỉ hiệu chuẩn.
