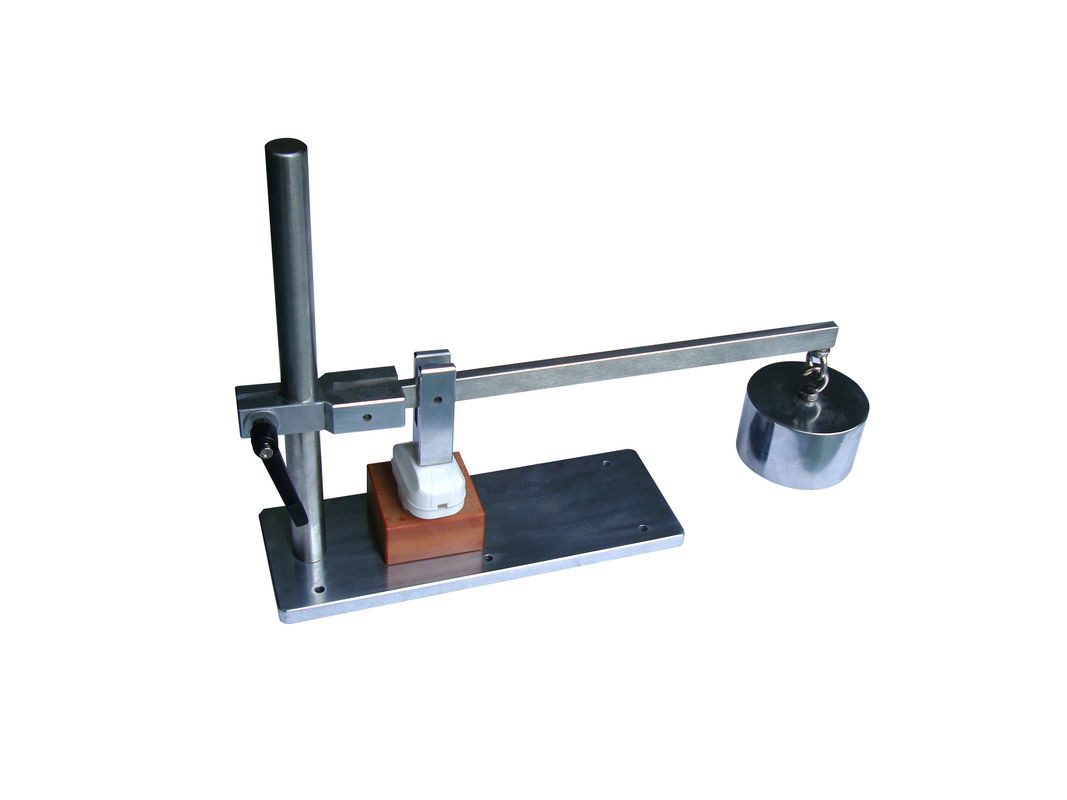

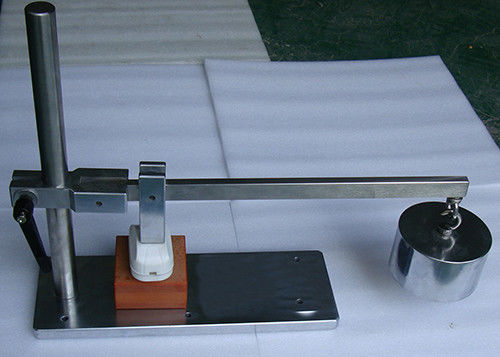

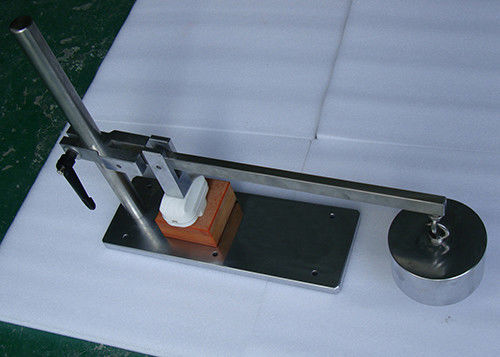

Thiết bị kiểm tra độ bền cơ học Resilient Covers

Thiết bị để kiểm tra độ bền cơ học trên vỏ bọc đàn hồi Hình2 BS1363

Các thông số kỹ thuật:

Giơi thiệu sản phẩm:

Thiết bị tuân theo BS1363-1: 2018 điều khoản 9, hình 2.

Các bề mặt bên ngoài có thể tiếp cận đàn hồi của ổ cắm phải được thiết kế và kết cấu sao cho khi lắp ráp và đi dây như trong sử dụng bình thường, không có nguy cơ do áp suất quá mức, các bộ phận mang điện có thể xuyên qua các bề mặt bên ngoài có thể tiếp cận hoặc trở nên như vậy để giảm độ rão và khe hở dưới mức cho trong điều 8.

Thiết kế của thiết bị phải sao cho một lực ổn định 230-240N có thể được đặt vào những nơi có khả năng xảy ra sự cố, lực được đặt qua một khối áp suất thử nghiệm bằng kim loại.

Lần lượt từng mẫu phải chịu lực tại từng vị trí đã chọn.Trong mỗi lần tác dụng lực, điện áp thử nghiệm 2 000 V ± 60 V 50 Hz về cơ bản dạng sóng hình sin được đặt trong 60-65 giây giữa tất cả các bộ phận mang điện được liên kết với nhau và khối áp suất thử nghiệm bằng kim loại.

Trong quá trình thử nghiệm, không được xảy ra phóng điện bề mặt hoặc đánh thủng.Plug Socket Tester

Sau thử nghiệm, không thể chạm vào các bộ phận mang điện với thử nghiệm 11 của BS EN 61032: 1998 với lực 28-30N.

Để biết thêm chi tiết, vui lòng tham khảo tiêu chuẩn liên quan.

9 Khả năng tiếp cận các bộ phận mang điện

9.1 Không thể tiếp cận các bộ phận mang điện của phích cắm khi phích cắm được nối dây như sử dụng bình thường và đầy đủ

tham gia vào một ổ cắm-ổ cắm tương ứng.

9.1.1 Phải kiểm tra sự phù hợp bằng cách áp dụng đầu dò thử nghiệm 12 của BS EN 61032: 1998 được áp dụng với

lực N với phích cắm có thể quấn lại được gắn với dây mềm 2 lõi như cho trong Bảng 24 của BS 6500: 2000

và phích cắm không thể quấn lại như được cung cấp.

9.2 Phích cắm phải được thiết kế và cấu tạo để bảo vệ người dùng khỏi việc vô tình tiếp xúc với nguồn điện

các bộ phận trong quá trình cắm hoặc rút phích cắm.

9.2.1 Sự phù hợp phải được chứng minh bằng cách đáp ứng các yêu cầu về kích thước và kích thước của điều này

Một phần của BS 1363.

9.3 Vỏ đàn hồi của phích cắm phải được thiết kế và kết cấu sao cho khi lắp ráp và đi dây như trong

sử dụng bình thường, không có rủi ro do áp suất quá mức, các bộ phận mang điện có thể xuyên qua vỏ hoặc

được bố trí sao cho giảm khoảng cách đường rò và khe hở dưới mức cho trong Điều 8.

9.3.1 Phải kiểm tra sự phù hợp bằng thử nghiệm sau (ví dụ về thiết bị thích hợp được trình bày

trong Hình 2).

Thiết kế của thiết bị phải sao cho có thể đặt một lực ổn định 240 N lên những chỗ đó.

khi có khả năng xảy ra hỏng hóc, lực tác dụng qua một khối áp suất thử nghiệm bằng kim loại như

được hiển thị trong Hình 2.

Lần lượt từng mẫu phải chịu lực tại từng vị trí đã chọn.Trong mỗi lần tác dụng lực,

Đặt điện áp thử nghiệm 2 000 V ± 60 V 50 Hz của dạng sóng hình sin về cơ bản cho s giữa tất cả

các bộ phận mang điện được liên kết với nhau và khối áp suất thử nghiệm được nối đất.

Trong quá trình thử nghiệm, không được xảy ra phóng điện bề mặt hoặc đánh thủng.

Sau thử nghiệm, không thể chạm vào các bộ phận mang điện với thử nghiệm 11 của BS EN 61032: 1998 được áp dụng với

lực của N.

9.4 Trường hợp phích cắm được cung cấp được lắp bằng dây mềm, đầu tự do của cụm như vậy phải là

được bao bọc trong vật liệu cách nhiệt.

CHÚ THÍCH: Điều này không áp dụng cho các cụm được cung cấp cho các nhà sản xuất thiết bị để kết hợp vào thiết bị của họ.

9.4.1 Phải kiểm tra sự phù hợp bằng cách xem xét.
