Thông tin chi tiết sản phẩm:
Thanh toán:
|
| Tên: | Thiết bị kiểm tra cân bằng mô-men xoắn | Tiêu chuẩn: | IEC60884, VDE0620, IEC60598, IEC60065 Hình11 |
|---|---|---|---|
| Cân nặng: | 2,5N * 1, 1N * 1 | Phích cắm: | Phích cắm UL * 1, phích cắm Châu Âu * 1, phích cắm đa năng * 1 |
| Khoảng cách từ bề mặt tiếp xúc và Trục của bề mặt: | 8 mm | Cánh tay của lực lượng: | 0-200mm |
| Điểm nổi bật: | Máy kiểm tra ổ cắm IEC60884,Máy kiểm tra ổ cắm 200mm,Thiết bị kiểm tra cân bằng mô-men xoắn |
||

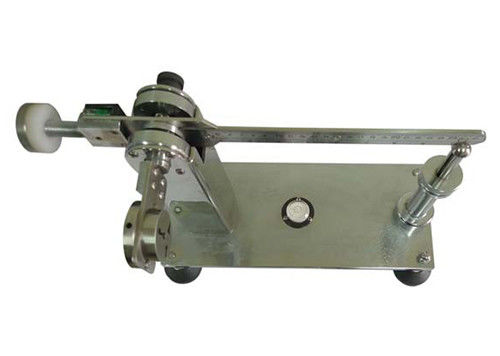

IEC60065 Hình 11 Thiết bị kiểm tra cân bằng mô men xoắn đầu ra ổ cắm
Các thông số kỹ thuật:
| cân nặng | 2,5N * 1, 1N * 1 |
| Phích cắm | Phích cắm UL * 1, phích cắm Châu Âu * 1, phích cắm đa năng * 1 |
| Phù hợp với tiêu chuẩn | IEC60884, VDE0620, IEC60598, IEC60065Fig11 |
| Cánh tay lực lượng | 0-200mm |
| Khoảng cách từ bề mặt tiếp xúc và trục của bề mặt | 8mm |
Thông tin sản phẩm:

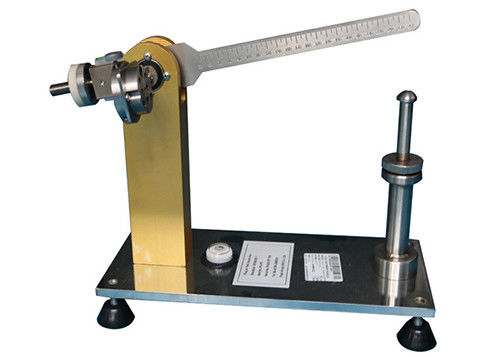

Bộ thử mô-men xoắn phích cắm phù hợp với tiêu chuẩn của IEC60065 hình 11.
Nó được sử dụng để kiểm tra xem ứng suất cơ học xảy ra khi Thiết bị cắm trực tiếp có chân cắm thường cắm vào ổ cắm có nằm trong phạm vi yêu cầu hay không.
Một thiết bị được cung cấp với các chân được thiết kế để đưa vào các ổ cắm cố định không được gây áp lực quá mức lên các ổ cắm này.
Cánh tay cân bằng của thiết bị thử nghiệm quay quanh trục nằm ngang qua đường tâm của các ống tiếp xúc của ổ cắm ở khoảng cách 8 mm sau mặt tiếp giáp của ổ cắm.
Với thiết bị không khớp, tay cân bằng ở trạng thái cân bằng, mặt khớp của ổ cắm ở vị trí thẳng đứng.
Sau khi thiết bị được lắp vào, mô-men xoắn tác dụng lên ổ cắm để duy trì mặt tiếp giáp của nó trong mặt phẳng thẳng đứng được xác định bởi vị trí của quả nặng trên tay cân bằng.
Mômen xoắn không được vượt quá 0,25 Nm.

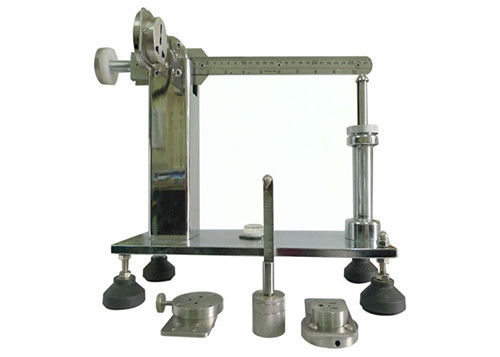

Kết cấu
1 - cân bằng trọng lượng
2 - đo bong bóng
Bong bóng 3 cấp
4 - trọng lượng đo
5 - vít điều chỉnh độ cao
6 - thanh đỡ
Các bước kiểm tra
Gỡ bỏ 4 - trọng lượng đo, điều chỉnh 1 - cân bằng trọng lượng vị trí, giữ cho cánh tay thăng bằng ở vị trí nằm ngang.Và làm cho tay thăng bằng giữ khoảng cách khoảng 1mm với6 - thanh đỡ.
Lắp mẫu thử vào thiết bị, vặn chặt vít.Bây giờ tay thăng bằng lên.
Treo 4 - trọng lượng đotrên cánh tay thăng bằng.Điều chỉnh vị trí của4 - trọng lượng đo, ghi lại vị trí đặt tay thăng bằng, bọt khí của 2 - đo bong bóng ở vị trí trung tâm, tay cân bằng giữ khoảng cách 1mm đến 6 - thanh đỡ.Nói vị trí đặt vật là 10,3cm.
Đo mô-men xoắn
(1) Quả cân thích hợp được treo trên cân dưới.
(2) Đưa quả nặng đi chậm dần đều cho đến khi tay cân ở trạng thái nằm ngang.
Mô-men xoắn của mẫu áp dụng cho ổ cắm: Giá trị thang đo X trọng lượng
Ví dụ: Mô-men xoắn: 0,12mX2,5N = 0,3Nm
