Thông tin chi tiết sản phẩm:
Thanh toán:
|
| Tiêu chuẩn: | AS / NZS 3112 Hình 2.8 | Tên: | Áp dụng lực để kiểm tra độ uốn của chốt |
|---|---|---|---|
| Chức năng: | Đối với thử nghiệm uốn ghim của Úc và New Zealand | Khoảng cách di chuyển từ điểm ứng dụng: | 7,5 ± 0,3 mm |
| Kích thước: | W * D * H = 350mm * 250mm * 140mm | Cân nặng: | khoảng 15kg |
| Điểm tác dụng lực từ mặt của phích cắm: | 14 ± 0,5 mm | Thời gian của các chân phải được thử nghiệm: | 20 chu kỳ hoàn chỉnh |
| Điểm nổi bật: | Hình 2.8 Máy kiểm tra ổ cắm,Máy kiểm tra ổ cắm 15KG,thiết bị kiểm tra uốn chân 15KG |
||

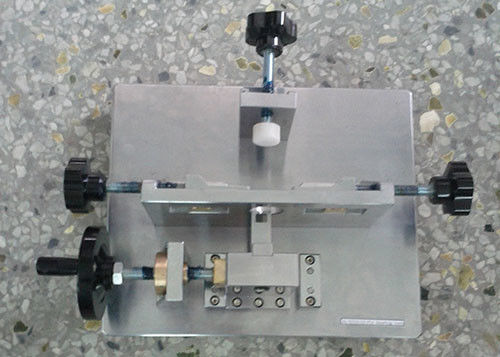

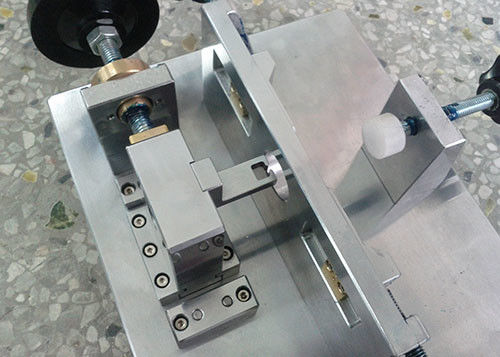

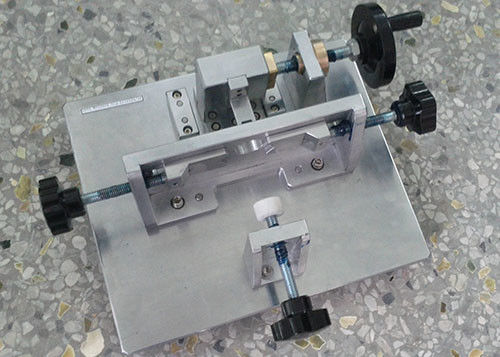

Hình 2.8 Áp dụng lực cho thử nghiệm uốn chốt AS / NZS 3112
| Hình 2.1 | kích thước của phích cắm |
| Hình 2.2 | thiết bị để kiểm tra độ uốn |
| Hình 2.3 | dạng ghim |
| Hình 2.4 | kích thước của cách điện trên các chốt cách điện |
| Hình 2.5 | thiết bị kiểm tra áp suất đối với cách điện trên chân phích cắm cách điện ở nhiệt độ cao |
| Hình 2.6 | thiết bị kiểm tra va đập đối với cách điện trên chân phích cắm cách điện ở nhiệt độ thấp |
| Hình 2.7 | Thiết bị thử độ mài mòn đối với cách điện trên phích cắm chốt cách điện |
| Hình 2.8 | ứng dụng của lực để kiểm tra độ uốn của chốt |
| Hình 2.9 | lắp phích cắm để kiểm tra độ tăng nhiệt độ |
| Hình 2.10 | bộ kẹp pin cho thử nghiệm tăng nhiệt độ |
Ứng dụng
Tất cả các mặt phẳng của phích cắm được đánh giá cao đến và bao gồm cả 15 A phải chịu thử nghiệm uốn chân.
Ba phích cắm mẫu chưa trải qua bất kỳ thử nghiệm nào trước đó phải được thử nghiệm như sau:
Các chân của phích cắm đã lắp ráp phải được thử nghiệm bằng cách kẹp phích cắm trong một khối giữ cứng và tác dụng một lực uốn, như thể hiện trong Hình 2.8, lên chân cắm được thử nghiệm.
Các chân phải thẳng khi bắt đầu thử nghiệm.Nếu có bất kỳ nghi ngờ nào về độ sáng của chân cắm, nó phải được kiểm tra bằng đồng hồ đo phích cắm thích hợp ghi trong Phụ lục A, B hoặc F.
Điểm tác dụng lực phải cách mặt phích cắm 14 ± 0,5 mm.
Hướng của lực phải dọc theo đường thẳng song song với mặt của phích cắm.
Các chân hoạt động và chân trung tính phải được buộc về phía tâm của phích cắm và sau đó quay trở lại điểm bắt đầu.Trên phích cắm mẫu đầu tiên, bất kỳ chân nối đất nào cũng phải được buộc nhưng chỉ theo một hướng và sau đó buộc trở lại điểm bắt đầu.Trên phích cắm mẫu giây, bất kỳ chân nối đất nào cũng phải được buộc theo hướng ngược lại với hướng được sử dụng để thử nghiệm phích cắm mẫu đầu tiên.Trên phích cắm mẫu thứ ba, bất kỳ chân cắm đất nào cũng phải được buộc theo hướng cho kết quả kém ưa thích nhất trong quá trình thử nghiệm hai phích cắm mẫu đầu tiên.
Khoảng cách dịch chuyển từ điểm đặt phải là 7,5 ± 0,3 mm, và sau đó chốt phải được buộc trở lại điểm ban đầu.Mọi 'hồi xuân' đều bị bỏ qua.
Quãng đường đi từ điểm đầu đến điểm cuối (7,5 mm) và quay trở lại điểm xuất phát là một chu kỳ (tức là một chu kỳ là hai chuyển động riêng biệt).
Tốc độ lệch hướng phải tối đa là 50 mm / s, không có độ trễ cố ý giữa các chuyển động liên tiếp trong mỗi chu kỳ.
Khoảng thời gian giữa các chu kỳ liên tiếp phải tối thiểu là 10 s.
Khoảng thời gian một chu kỳ tối đa là 60 s.
Các chân phải được thử nghiệm trong 20 chu kỳ hoàn chỉnh.
ConformsTo
Điều khoản AS / NZS 3112: 2011 + A2: 2012 2.13.7.2 Hình 2.8
Thông số kỹ thuật

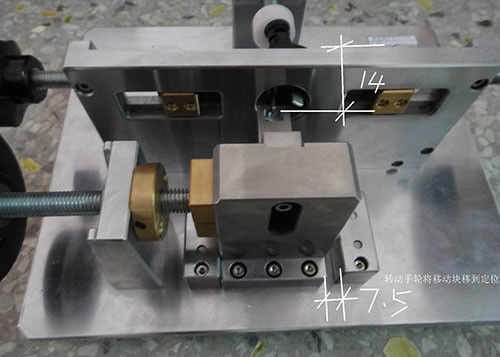

A. Điểm tác dụng lực phải cách mặt của phích cắm 14 ± 0,5 mm.
B. Khoảng cách di chuyển từ điểm áp dụng phải là 7,5 ± 0,3 mm
C. Kích thước: W * D * H = 350mm * 250mm * 140mm
D. Trọng lượng: Khoảng 15KG
Thông tin đặt hàng
Thiết bị kiểm tra để kiểm tra độ uốn của chốt AS / NZS 3112
