| Tiêu chuẩn: | AS / NZS 3112 Cl2.13.9.1 | Tên: | Ứng dụng của chuyển động của chân |
|---|---|---|---|
| Chức năng: | Đối với thử nghiệm Ghim của Úc và New Zealand | Lực lượng: | 18 ± 1N |
| Điều khoản AS / NZS 3112 3.6.3: | khổ sửa đổi của Phụ lục D (đường kính thay đổi thành 43,2mm) | AS / NZS 3112 hình 3.6: | Kiểm tra máy đo biến dạng bên Hình 3.6 |
| Điều khoản AS / NZS 3112 3.3.2: | Đo pin kiểm tra 3N 6,20mm x 1,58mm | Điều khoản AS / NZS 3112 2.2.3: | Dạng ghim trong hình 2.3 |
| Điểm nổi bật: | Thiết bị kiểm tra chuyển động của chân 18N,Thiết bị kiểm tra chuyển động của chân 18N,Máy đo ổ cắm TUV |
||

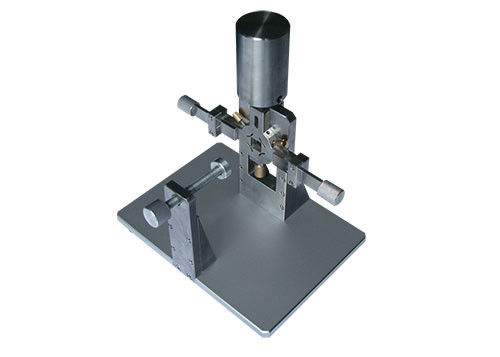

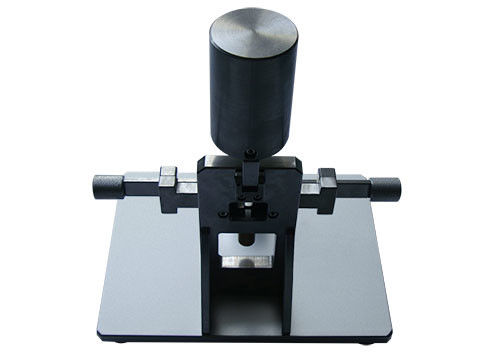

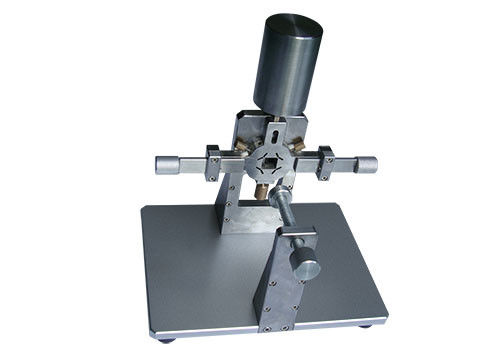

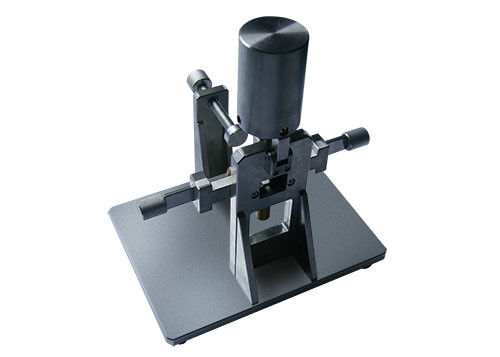

Thiết bị ghim Chuyển độngKiểm tra AS / NZS 3112 Máy đo ổ cắm
| Tiêu chuẩn | tên sản phẩm |
| AS / NZS3112 HìnhA1 | Đánh giá và kích thước của thiết bị đo phích cắm điện áp thấp Hình A1 (10A, 15A, 20A) |
| AS / NZS3112 Hình B1 | Đánh giá và kích thước của dụng cụ đo phích cắm điện áp thấp Hình B1 |
| AS / NZS3112 Hình C1 | Trong quá trình kiểm tra cắm bình thường, phích cắm ở Hình C1 (10A, 15A, 20A) |
| AS / NZS3112 Hình D1 | Trong quá trình kiểm tra cắm bình thường, phích cắm ở Hình D1 (10A, 15A, 21A) |
| AS / NZS3112 Hình E1 | Thử nghiệm đánh thủng dòng điện / Thử nghiệm phích cắm thử nghiệm độ tăng nhiệt có chân đồng trong Hình E1 |
| AS / NZS3112 Hình F1 a | Xếp hạng và Kích thước của dụng cụ đo phích cắm điện áp thấp Hình F1 (a) Phụ lục F |
| AS / NZS3112 Hình F1 b | Đánh giá và kích thước của dụng cụ đo phích cắm điện áp thấp Hình F1 (b) Phụ lục F |
| AS / NZS3112 Hình G1 a | Trong quá trình thử nghiệm cắm bình thường, phích cắm trong Hình G1 (a) của Phụ lục G |
| AS / NZS3112 Hình G1 b | Trong quá trình cắm thử nghiệm cắm bình thường trong Hình G1 (b) của Phụ lục G |
| AS / NZS 3112 hình 3.1 abc | Độ sâu tiếp xúc Máy đo không tiếp xúc trong Hình 3.1 abc |
| AS / NZS 3112 hình 3.1 abc điều khoản 3.3.4 | Độ sâu của tiếp điểm Máy đo tiếp xúc trong Hình 3.1 abc |
| AS / NZS 3112 hình 3.1 a | Máy đo tiếp xúc trong Hình 3.1 a (lưỡi kim loại 1,58x6,2mm, chiều dài 12,60mm) |
| AS / NZS 3112 hình 3.1 b | Máy đo tiếp xúc trong Hình 3.1 b (lưỡi kim loại 1,58x8,93mm, chiều dài 12,60mm) |
| AS / NZS 3112 hình 3.1 c | Máy đo tiếp xúc trong Hình 3.1 c (chốt kim loại: Ф4,7mm, chiều dài 12,60mm) |
| AS / NZS 3112 hình 3.6 | Kiểm tra máy đo biến dạng bên Hình 3.6 |
| AS / NZS 3112 hình 3.7 | Kiểm tra máy đo biến dạng bên Hình 3.7 |
| AS / NZS 3112 hình 2.1 a1 | Phích cắm thử nghiệm có chân đồng trong Hình 2.1 (a1) 10A |
| AS / NZS 3112 hình 2.1 a1 | Phích cắm thử nghiệm có chân đồng trong Hình 2.1 (a1) 15A |
| AS / NZS 3112 hình 2.1 a2 | Phích cắm thử nghiệm có chân đồng trong Hình 2.1 (a2) |
| AS / NZS 3112 hình 2.1 b | Phích cắm thử nghiệm có chân đồng trong Hình 2.1 (b) |
| AS / NZS 3112 hình 2.1 c | Phích cắm thử nghiệm có chân đồng trong Hình 2.1 (c) |
| AS / NZS 3112 hình 2.1 d1 | Phích cắm thử nghiệm có chân đồng trong Hình 2.1 (d1) |
| AS / NZS 3112 hình 2.1 d2 | Phích cắm thử nghiệm có chân đồng trong Hình 2.1 (d2) |
| AS / NZS 3112 hình 2.1 f | Phích cắm thử nghiệm có chân đồng trong Hình 2.1 (f) |
| AS / NZS 3112 hình 2.1 g | Phích cắm thử nghiệm có chân đồng trong Hình 2.1 (g) |
| Điều khoản AS / NZS 3112 3.3.2 | Đo pin kiểm tra 1.5N 6.20mm x 1.58mm |
| Điều khoản AS / NZS 3112 3.3.2 | Đo pin thử nghiệm 2N 6,20mm x 1,58mm |
| Điều khoản AS / NZS 3112 3.3.2 | Đo pin kiểm tra 3N 6,20mm x 1,58mm |
| AS / NZS 3112 Hình 2.1 | Thử nghiệm Jig |
| Điều khoản AS / NZS 3112 2.13.8 | Hộp gắn bằng gỗ trong hình 2.9 |
| Điều khoản AS / NZS 3112 2.13.8 | Bộ phận kẹp ghim trong Hình 2.10 a, b, c |
| Điều khoản AS / NZS 3112 3.6.3 | khổ sửa đổi của Phụ lục D (đường kính thay đổi thành 43,2mm) |
| Điều khoản AS / NZS 3112 3.14.2 | vỏ kim loại H90mm x W60mm xD40mm với lỗ cố định |
| Điều khoản AS / NZS 3112 2.2.3 | Dạng ghim trong hình 2.3 |
Ứng dụng
Phích cắm phải được thử nghiệm chuyển động của chốt bằng cách kẹp chặt chốt hoặc các chốt không được thử nghiệm trong một vật cứng
giữ khối được đặt cách mặt phích cắm 5 ± 0,5 mm và tác dụng lực 18 ± 1N lên
pin được kiểm tra.Thiết kế của khối phải sao cho chốt được thử nghiệm không
tiếp xúc với khối trong quá trình kiểm tra
Ngoại trừ phích cắm không thể quấn lại, thử nghiệm phải được thực hiện mà không có dây nối với
phích cắm và với các vít đầu cuối được nới lỏng đủ để cho phép dây dẫn 1 mm2
được kết nối.
Phích cắm và thiết bị thử nghiệm phải được điều chỉnh trước ở nhiệt độ 40 ± 1 độ trong 1h
mà không có lực thử được áp dụng.Trong suốt quá trình thử nghiệm, tất cả các bộ phận của phích cắm và thiết bị thử nghiệm
phải được duy trì ở nhiệt độ này.
Đối với tất cả các phích cắm, điểm tác dụng lực phải cách mặt của
cắm dọc theo các chân và hướng của lực sẽ
(a) theo cả hai hướng dọc theo đường vuông góc với mặt phẳng của chốt và đi qua
xuyên qua tâm của chốt;và
(b) trong mặt phẳng đó theo cả hai hướng dọc theo một đường thẳng góc với mặt phẳng được chỉ định trong
Mục (a)
Trong khoảng thời gian 10 s, lực phải được tác dụng dần dần lên từng chốt theo cách
được quy định trong Mục (a) và (b), được duy trì ở giá trị lớn nhất của nó trong 10 s, và sau đó
phát hành.Độ lệch của các chốt phải được đo dọc theo đường lực liên quan đến
mặt của khối giữ cứng trong thời gian có lực tác dụng.Giá trị lớn nhất
độ võng không được vượt quá 2,0 mm.
Sau thử nghiệm trên tất cả các chân của phích cắm phù hợp với Hình 2.1, bất kỳ biến dạng nào sau 5 phút
việc hoàn thành thử nghiệm trên chân cuối cùng phải sao cho nó không ngăn cản phích cắm
được lắp vào các đồng hồ đo tiêu chuẩn thích hợp nêu trong Phụ lục A, Phụ lục và
Phụ lục F không áp dụng forcc quá hạn
Đối với các loại phích cắm khác, bất kỳ sự biến dạng nào sau 5 min sẽ không ngăn cản
phích cắm được cắm vào ổ cắm thích hợp mà không tác dụng lực quá mức.
ConformsTo
Điều khoản 2.13.9.1 AS / NZS 3112: 2011 + A2: 2012
Thông số kỹ thuật
Lực: 18 ± 1N
Thông tin đặt hàng
Thiết bị kiểm tra để kiểm tra chuyển động của chân AS / NZS 3112
