Đèn đã hoàn thành Máy đo nắp chụp đèn Bi Pin IEC60061-3

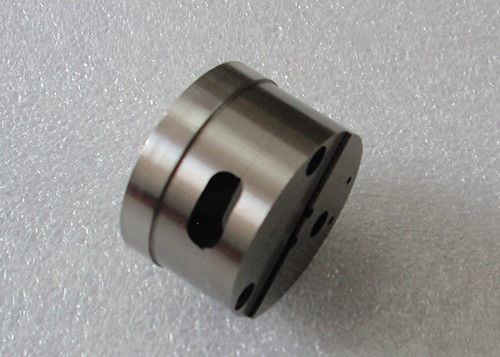

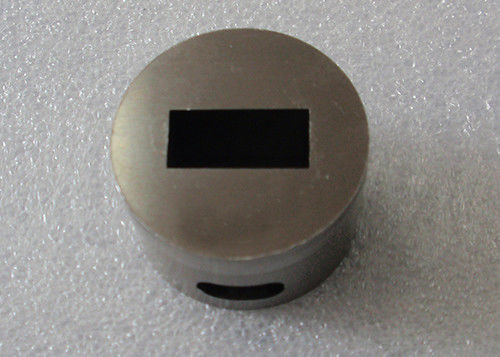

Máy đo cho nắp bi-pin G5.3 trên đèn thành phẩm 7006-73-1

7006-73-1

Máy đo cho nắp bi-pin G5.3 trên đèn thành phẩm 7006-73-1

Mục đích:

Để kiểm tra nắp G5.3 được hiển thị trên tờ 7004-73 theo các khía cạnh sau:
- dịch chuyển kết hợp và đường kính của các chốt (kích thước D và E) liên quan đến
tiết diện ngang tối đa (kích thước tối đa A và tối đa B) của nắp;
- chiều cao tối thiểu của vỏ (kích thước C tối thiểu);
- đường kính của các chốt riêng lẻ (kích thước E);
-chiều dài của các chốt (kích thước F).

Thử nghiệm:

-Có thể lắp nắp vào máy đo bằng các chốt đi vào bề mặt Z cho đến khi
chân đỡ của vỏ tiếp xúc với bề mặt Z.
Ở vị trí này, các đầu của chân cắm phải đồng phẳng với hoặc chiếu ra ngoài bề mặt X nhưng phải
không dự án ngoài bề mặt W.
Trong additon, cạnh trên của vỏ phải đồng phẳng với hoặc nằm ngoài bề mặt Y.
-Trong quá trình kiểm tra này, lực sử dụng không được vượt quá 5N.
-Có thể cắm các chốt riêng lẻ của nắp vào lỗ e2 cho đến mức của
chân đỡ trùng với mặt W.
-Không thể lắp các chốt riêng lẻ vào lỗ e1.

Phù hợp với:

IEC60061-3 G5.3 7006-73-1

Ứng dụng:

Thiết bị Shice Quảng Châu cung cấp nhiều loại thước đo để đáp ứng các tiêu chuẩn chung nhất

bao gồm những thứ từ IEC, EN, UL, GB, DIN, VDE và những thứ khác.Các tiêu chuẩn như vậy yêu cầu

kiểm tra kích thước & độ nét, v.v. những đồng hồ này được làm từ thép không gỉ cao cấp

và thép thích hợp có độ cứng ít nhất là 60 HRC và độ nhám theo

yêu cầu tiêu chuẩn.Mỗi máy đo được cung cấp một chứng chỉ hiệu chuẩn.
